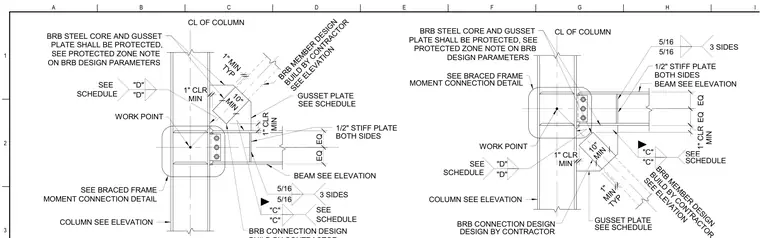

A typical buckling-restrained braced frame connection at a steel column flange incorporates a gusset plate sized per schedule and welded with five-sixteenth-inch fillet welds on three sides, maintaining a one-inch minimum clearance. Half-inch stiffener plates are provided on both sides of the column web aligned with the beam flanges. The buckling-restrained brace member design and connection design are provided by the contractor. The steel core and gusset plate are protected per the designated project parameters.
EQ EQ 1" CLR MIN 1" MIN TYP 10" MIN COLUMN SEE ELEVATION MOMENT CONNECTION DETAIL SEE BRACED FRAME BEAM SEE ELEVATION GUSSET PLATE SEE SCHEDULE WORK POINT CL OF COLUMN 1/2" STIFF PLATE BOTH SIDES "D" "D" SCHEDULE SEE 5/16 5/16 "C" "C" SEE SCHEDULE BRB STEEL CORE AND GUSSET PLATE SHALL BE PROTECTED, SEE PROTECTED ZONE NOTE ON BRB DESIGN PARAMETERS BRB MEMBER DESIGN BUILD BY CONTRACTOR SEE ELEVATION BRB CONNECTION DESIGN 3 SIDES 1" CLR MIN EQ EQ 1" MIN TYP 1" CLR MIN 10" MIN COLUMN SEE ELEVATION BEAM SEE ELEVATION GUSSET PLATE SEE SCHEDULE WORK POINT CL OF COLUMN SEE BRACED FRAME MOMENT CONNECTION DETAIL 1/2" STIFF PLATE BOTH SIDES "D" "D" SCHEDULE SEE 5/16 5/16 "C" "C" SEE SCHEDULE BRB STEEL CORE AND GUSSET PLATE SHALL BE PROTECTED, SEE PROTECTED ZONE NOTE ON BRB DESIGN PARAMETERS BRB MEMBER DESIGN SEE ELEVATION BRB CONNECTION DESIGN DESIGN BY CONTRACTOR 3 SIDES . 1" CLR MIN 3 2 1 I H G F E D C B A
