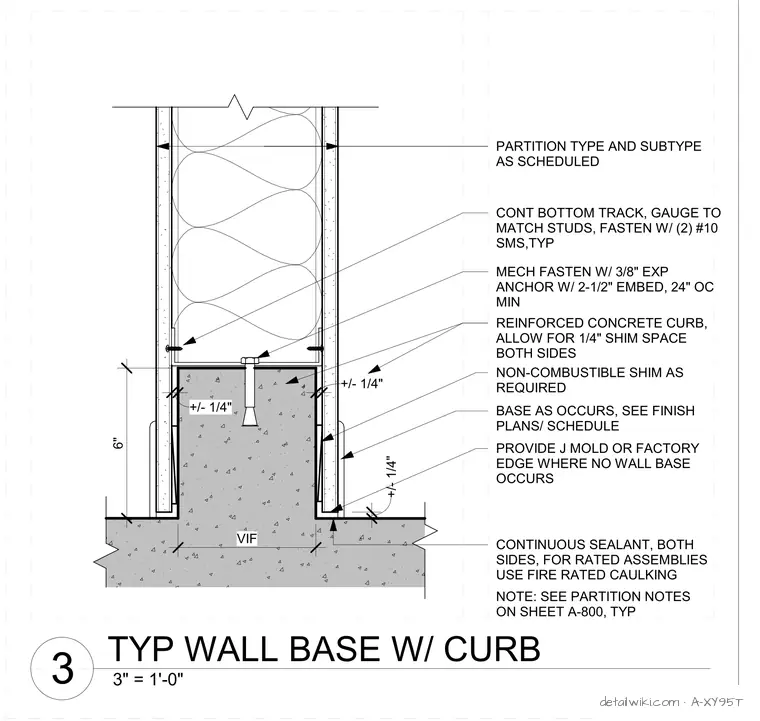

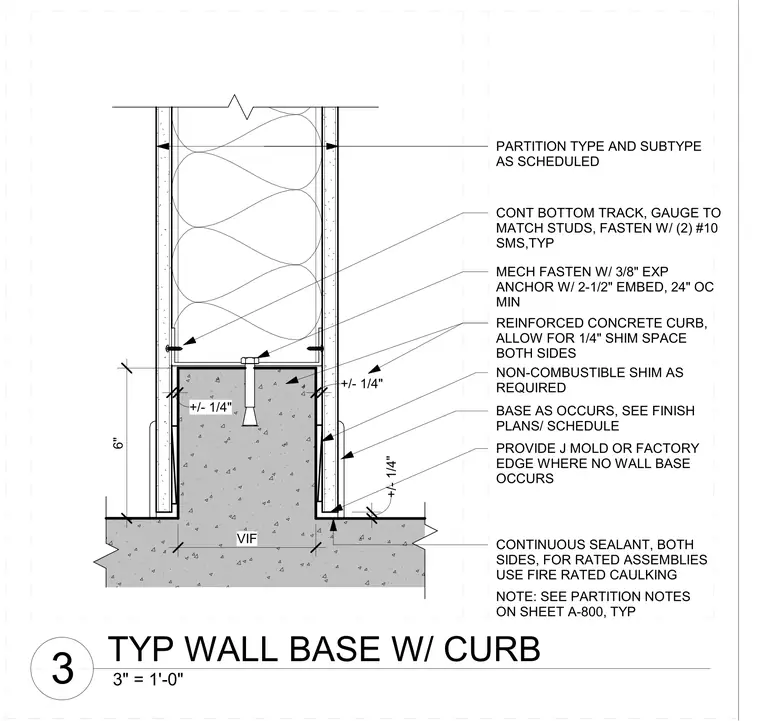

Text on the drawing
CONTINUOUS SEALANT, BOTH SIDES, FOR RATED ASSEMBLIES USE FIRE RATED CAULKING PARTITION TYPE AND SUBTYPE AS SCHEDULED MECH FASTEN W/ 3/8" EXP ANCHOR W/ 2-1/2" EMBED, 24" OC MIN NOTE: SEE PARTITION NOTES ON SHEET A-800, TYP BASE AS OCCURS, SEE FINISH PLANS/ SCHEDULE CONT BOTTOM TRACK, GAUGE TO MATCH STUDS, FASTEN W/ (2) #10 SMS,TYP 6" +/- 1/4" REINFORCED CONCRETE CURB, ALLOW FOR 1/4" SHIM SPACE BOTH SIDES +/- 1/4" +/- 1/4" NON-COMBUSTIBLE SHIM AS REQUIRED VIF PROVIDE J MOLD OR FACTORY EDGE WHERE NO WALL BASE OCCURS 3" = 1'-0" 3 TYP WALL BASE W/ CURB
