A junction between a cold-formed steel stud partition and a wall cove houses a scheduled light fixture. Framing consists of twenty gauge three and five-eighths inch continuous tracks with metal studs spaced at twenty-four inches on center. The ceiling and partition assemblies are installed per architectural plans, interfacing with the cove housing for the lighting element.

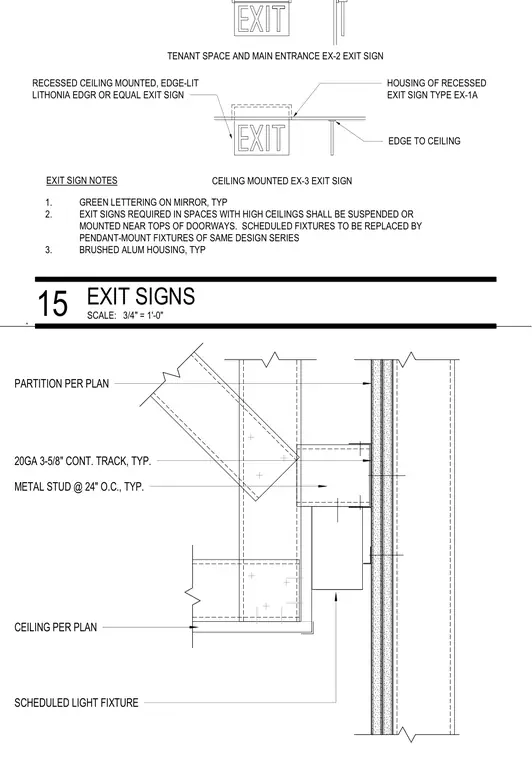

CEILING PER PLAN PARTITION PER PLAN SCHEDULED LIGHT FIXTURE 20GA 3-5/8" CONT. TRACK, TYP. METAL STUD @ 24" O.C., TYP. TENANT SPACE AND MAIN ENTRANCE EX-2 EXIT SIGN EDGE TO CEILING HOUSING OF RECESSED EXIT SIGN TYPE EX-1A RECESSED CEILING MOUNTED, EDGE-LIT LITHONIA EDGR OR EQUAL EXIT SIGN CEILING MOUNTED EX-3 EXIT SIGN 1. GREEN LETTERING ON MIRROR, TYP 2. EXIT SIGNS REQUIRED IN SPACES WITH HIGH CEILINGS SHALL BE SUSPENDED OR MOUNTED NEAR TOPS OF DOORWAYS. SCHEDULED FIXTURES TO BE REPLACED BY PENDANT-MOUNT FIXTURES OF SAME DESIGN SERIES 3. BRUSHED ALUM HOUSING, TYP EXIT SIGN NOTES SCALE: 3/4" = 1'-0" EXIT SIGNS 15
Members view this detail in full resolution, download the CAD files (SVG, PDF), and can adapt it in the built-in CAD editor — export DXF, DWG, or PDF.
