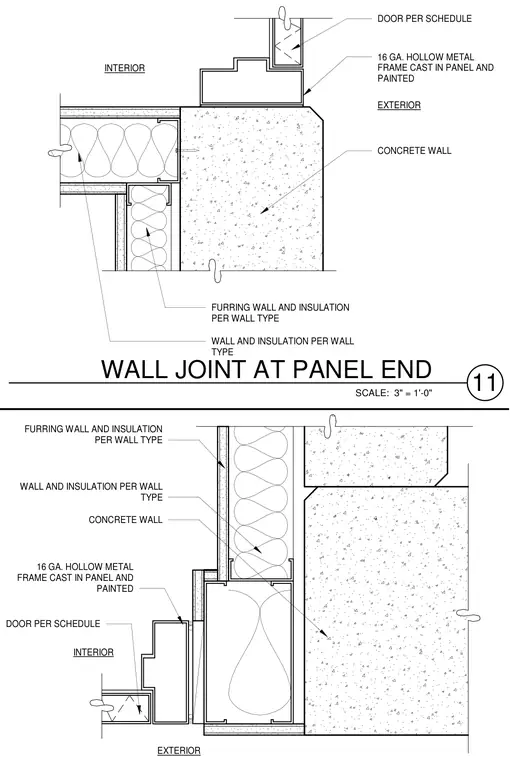

Intersection of a concrete wall panel end with a hollow metal door frame and interior furring assembly. A sixteen gauge hollow metal door frame is cast directly into the concrete wall panel and painted. Interior furring walls and insulation are installed per wall type adjacent to the concrete construction.
CONCRETE WALL FURRING WALL AND INSULATION PER WALL TYPE WALL AND INSULATION PER WALL TYPE 16 GA. HOLLOW METAL FRAME CAST IN PANEL AND PAINTED DOOR PER SCHEDULE EXTERIOR INTERIOR FURRING WALL AND INSULATION PER WALL TYPE WALL AND INSULATION PER WALL TYPE 16 GA. HOLLOW METAL FRAME CAST IN PANEL AND PAINTED DOOR PER SCHEDULE EXTERIOR INTERIOR CONCRETE WALL SCALE: 3" = 1'-0" 11 WALL JOINT AT PANEL END
