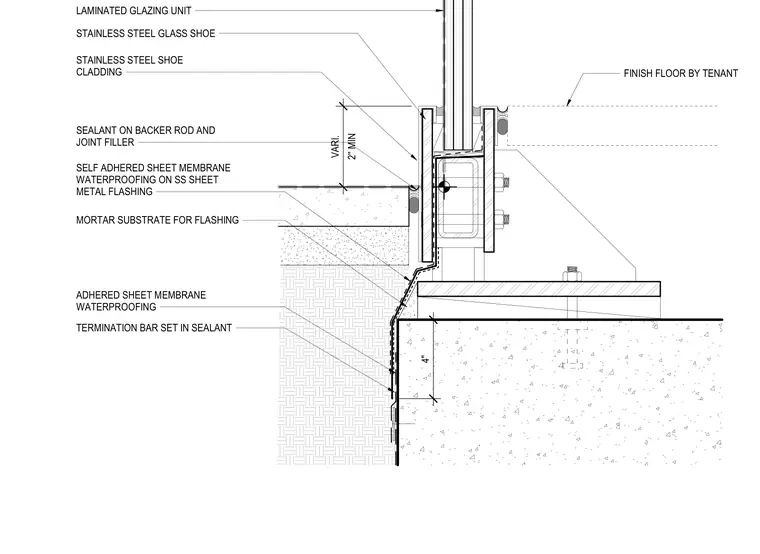

A laminated glazing unit is secured within a stainless steel glass shoe, which is enclosed by stainless steel shoe cladding. The assembly rests over a mortar substrate for flashing, protected by a stainless steel sheet metal flashing with adhered sheet membrane waterproofing. A sealant on a backer rod and joint filler seals the interface at the base. The waterproofing membrane extends down the vertical substrate, secured with a termination bar set in sealant.
STAINLESS STEEL SHOE CLADDING LAMINATED GLAZING UNIT STAINLESS STEEL GLASS SHOE 2'' MIN VARI. SEALANT ON BACKER ROD AND JOINT FILLER SELF ADHERED SHEET MEMBRANE WATERPROOFING ON SS SHEET METAL FLASHING MORTAR SUBSTRATE FOR FLASHING ADHERED SHEET MEMBRANE WATERPROOFING TERMINATION BAR SET IN SEALANT FINISH FLOOR BY TENANT 4"
