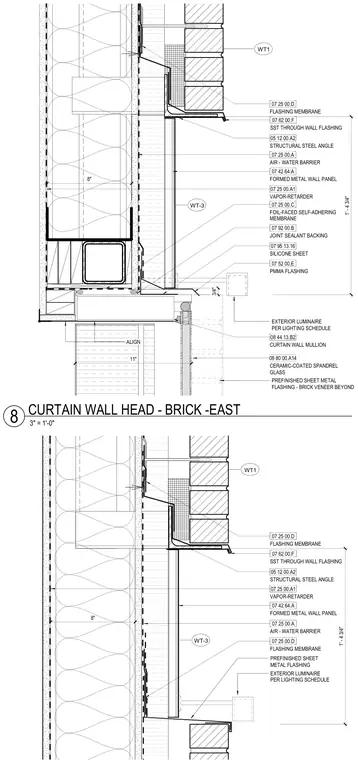

A curtain wall head junction interfaces with a brick veneer and formed metal wall panels. Structural steel angles support the brick veneer alongside stainless steel through-wall flashing and PMMA flashing. Air-water barriers, vapor-retarder membranes, and foil-faced self-adhering membranes maintain the building envelope's weather-tightness. At the head condition, a curtain wall mullion meets ceramic-coated spandrel glass and prefinished sheet metal flashing, with joint sealant backing provided at material transitions. An exterior luminaire is positioned per the lighting schedule.
WT1 07 42 64.A FORMED METAL WALL PANEL 8" 07 25 00.D FLASHING MEMBRANE 07 25 00.A AIR - WATER BARRIER 07 25 00.A1 VAPOR-RETARDER 1' - 4 3/4" EXTERIOR LUMINAIRE PER LIGHTING SCHEDULE PREFINISHED SHEET METAL FLASHING 05 12 00.A2 STRUCTURAL STEEL ANGLE WT-3 07 62 00.F SST THROUGH WALL FLASHING 07 25 00.D FLASHING MEMBRANE ALIGN 05 12 00.A2 STRUCTURAL STEEL ANGLE WT1 07 42 64.A FORMED METAL WALL PANEL 1' - 4 3/4" 08 44 13.B2 CURTAIN WALL MULLION 07 92 00.B JOINT SEALANT BACKING 07 25 00.C FOIL-FACED SELF-ADHERING MEMBRANE 07 25 00.A1 VAPOR-RETARDER 8" 07 25 00.A AIR - WATER BARRIER EXTERIOR LUMINAIRE PER LIGHTING SCHEDULE PREFINISHED SHEET METAL FLASHING - BRICK VENEER BEYOND 11" 08 80 00.A14 CERAMIC-COATED SPANDREL GLASS 07 95 13.16 SILICONE SHEET 07 52 00.E PMMA FLASHING 3/4" WT-3 07 62 00.F SST THROUGH WALL FLASHING 07 25 00.D FLASHING MEMBRANE 3" = 1'-0" 8 CURTAIN WALL HEAD - BRICK -EAST
