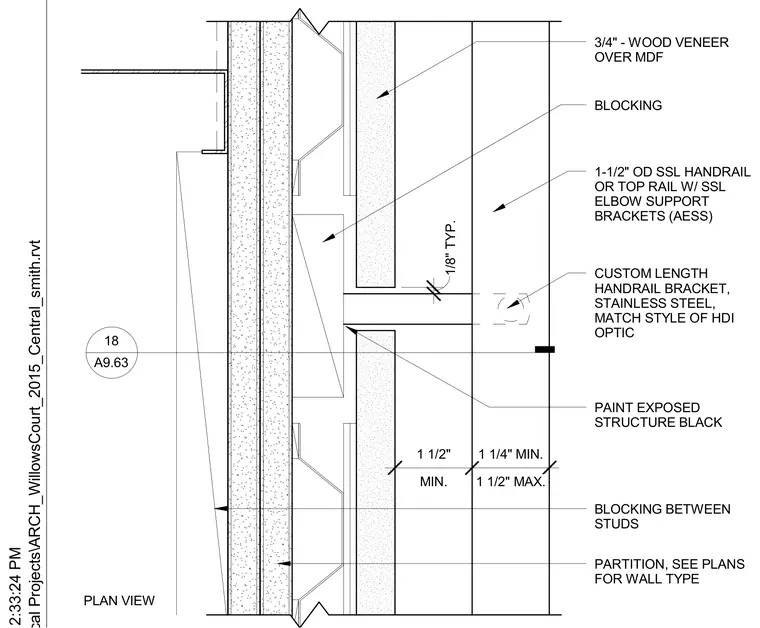

A 1-1/2 inch outer diameter stainless steel handrail or top rail with stainless steel elbow support brackets mounts to a custom length stainless steel handrail bracket. The bracket fastens into solid wood blocking installed between partition studs. The partition wall features a finish layer of 3/4-inch wood veneer over medium-density fiberboard. Exposed structural elements are painted black.
MIN. 1 1/2" 1 1/2" MAX. 1 1/4" MIN. 1/8" TYP. PLAN VIEW PARTITION, SEE PLANS FOR WALL TYPE CUSTOM LENGTH HANDRAIL BRACKET, STAINLESS STEEL, MATCH STYLE OF HDI OPTIC BLOCKING BETWEEN STUDS BLOCKING PAINT EXPOSED STRUCTURE BLACK 1-1/2" OD SSL HANDRAIL OR TOP RAIL W/ SSL ELBOW SUPPORT BRACKETS (AESS) 3/4" - WOOD VENEER OVER MDF 18 A9.63
