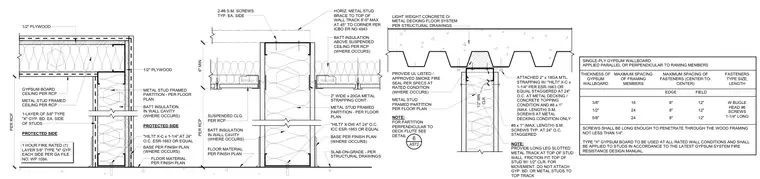

Interior cold-formed metal stud partition head details terminate at concrete slabs, metal decking, and suspended gypsum board ceilings. A long-leg slotted metal track is provided at the top of the wall with a half-inch clearance for vertical movement, keeping gypsum board and metal studs unattached to the top track. Two-inch by twenty-gauge metal strapping is attached with powder-actuated fasteners staggered at twenty-four inches on center at the metal decking and concrete topping condition. UL-listed smoke fire seal is applied per specifications at rated conditions where required. Horizontal metal stud wall braces are secured to the top of the wall track at forty-five-degree angles with two number eight sheet metal screws typically on each side. Single-ply type X gypsum wallboard is applied to the studs with bugle head screws spaced per fire resistance design manuals.
LIGHT WEIGHT CONCRETE O/ METAL DECKING FLOOR SYSTEM PER STRUCTURAL DRAWINGS PROVIDE UL LISTED / APPROVED SMOKE FIRE SEAL PER SPECS AT RATED CONDITION (WHERE OCCURS) ATTACHED 2" x 18GA MTL. STRAPPING W/ "HILTI" X-C x 1-1/4" PER ESR-1663 OR EQUAL STAGGERED AT 24" O.C. AT METAL DECKING / CONCRETE TOPPING CONDITION AND #8 x 1" (MAX. LENGTH) S.M. SCREWS AT METAL DECKING CONDITION ONLY METAL STUD FRAMED PARTITION PER FLOOR PLAN NOTE: FOR PARTITION PERPENDICULAR TO DECK FLUTE SEE DETAIL 6 A572 NOTE: PROVIDE LONG LEG SLOTTED METAL TRACK AT TOP OF STUD WALL. FRICTION FIT TOP OF STUD W/ 1/2" CLR. FOR MOVEMENT. DO NOT ATTACH GYP. BD. OR METAL STUDS TO TOP TRACK CLR. 1/2" MIN. #8 x 1" (MAX. LENGTH) S.M. SCREWS TYP. AT 24" O.C. STAGGERED SINGLE-PLY GYPSUM WALLBOARD APPLIED PARALLEL OR PERPENDICULAR TO RAMING MEMBERS THICKNESS OF GYPSUM WALLBOARD MAXIMUM SPACING OF FRAMING MEMBERS MAXIMUM SPACING OF FASTENERS (CENTER-TO- CENTER) FASTENERS TYPE SIZE, LENGTH EDGE FIELD 3/8" 16 W BUGLE HEAD #6 SCREWS 1-1/4" LONG 8" 12" 1/2" 24 8" 12" 5/8" 24 8" 12" SCREWS SHALL BE LONG ENOUGH TO PENETRATE THROUGH THE WOOD FRAMING NOT LESS THAN 1/4". TYPE "X" GYPSUM BOARD TO BE USED AT ALL RATED WALL CONDITIONS AND SHALL BE APPLIED TO STUDS IN ACCORDANCE TO THE LATEST GYPSUM SYSTEM FIRE RESISTANCE DESIGN MANUAL. PER RCP 6" MIN. SUSPENDED CLG. PER RCP BATT INSULATION IN WALL CAVITY (WHERE OCCURS) FLOOR MATERIAL PER FINISH PLAN 2-#8 S.M. SCREWS TYP. EA. SIDE BATT INSULATION ABOVE SUSPENDED CEILING PER RCP (WHERE OCCURS) HORIZ. METAL STUD BRACE TO TOP OF WALL TRACK 8'-0" MAX AT 45° TO CORNER PER ICBO ER NO 4943 2" WIDE x 20GA METAL STRAPPING CONT. METAL STUD FRAMED PARTITION - PER FLOOR PLAN "HILTI" X-DW AT 24" O.C. ICC ESR-1663 OR EQUAL BASE PER FINISH PLAN (WHERE OCCURS) SLAB-ON-GRADE - PER STRUCTURAL DRAWINGS GYPSUM BOARD CEILING PER RCP BATT INSULATION IN WALL CAVITY (WHERE OCCURS) FLOOR MATERIAL PER FINISH PLAN METAL STUD FRAMED PARTITION - PER FLOOR PLAN "HILTI" X-C x 1-1/4" AT 24" O.C. ESR-1663 OR EQUAL BASE PER FINISH PLAN (WHERE OCCURS) PER RCP METAL STUD FRAMED CEILING PER RCP 1-LAYER OF 5/8" TYPE "X" GYP. BD. EA. SIDE OF STUDS 1 HOUR FIRE RATED (1) LAYER 5/8" TYPE "X" GYP. EACH SIDE PER GA FILE NO. WP 1084. PROTECTED SIDE PROTECTED SIDE 1/2" PLYWOOD 1/2" PLYWOOD
