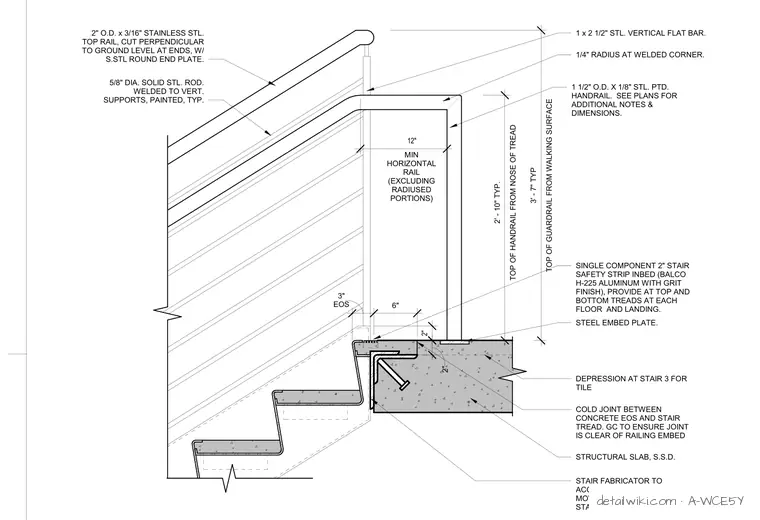

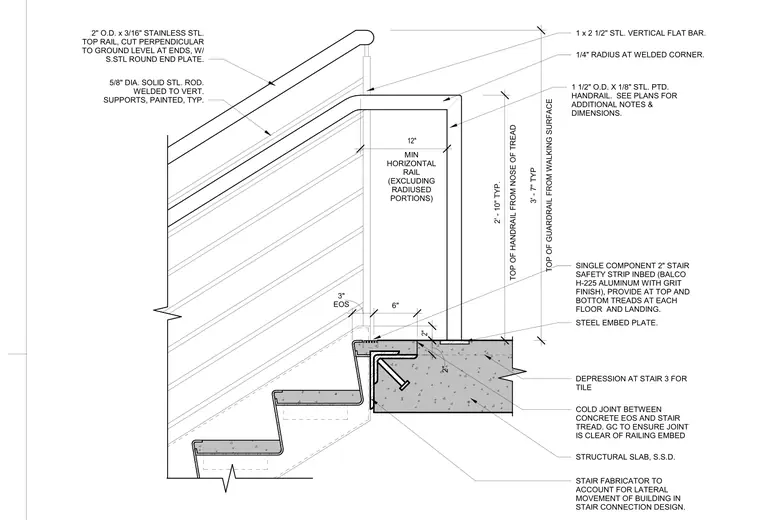

Text on the drawing
MIN HORIZONTAL RAIL (EXCLUDING RADIUSED PORTIONS) 2" O.D. x 3/16" STAINLESS STL. TOP RAIL, CUT PERPENDICULAR TO GROUND LEVEL AT ENDS, W/ S.STL ROUND END PLATE. STRUCTURAL SLAB, S.S.D. 1 1/2" O.D. X 1/8" STL. PTD. HANDRAIL. SEE PLANS FOR ADDITIONAL NOTES & DIMENSIONS. TOP OF GUARDRAIL FROM WALKING SURFACE 3' - 7" TYP TOP OF HANDRAIL FROM NOSE OF TREAD 2' - 10" TYP. 12" 2" 5/8" DIA. SOLID STL. ROD. WELDED TO VERT. SUPPORTS, PAINTED, TYP. STEEL EMBED PLATE. 1 x 2 1/2" STL. VERTICAL FLAT BAR. STAIR FABRICATOR TO ACCOUNT FOR LATERAL MOVEMENT OF BUILDING IN STAIR CONNECTION DESIGN. SINGLE COMPONENT 2" STAIR SAFETY STRIP INBED (BALCO H-225 ALUMINUM WITH GRIT FINISH), PROVIDE AT TOP AND BOTTOM TREADS AT EACH FLOOR AND LANDING. 1/4" RADIUS AT WELDED CORNER. COLD JOINT BETWEEN CONCRETE EOS AND STAIR TREAD. GC TO ENSURE JOINT IS CLEAR OF RAILING EMBED 2" EOS 3" 6" DEPRESSION AT STAIR 3 FOR TILE
