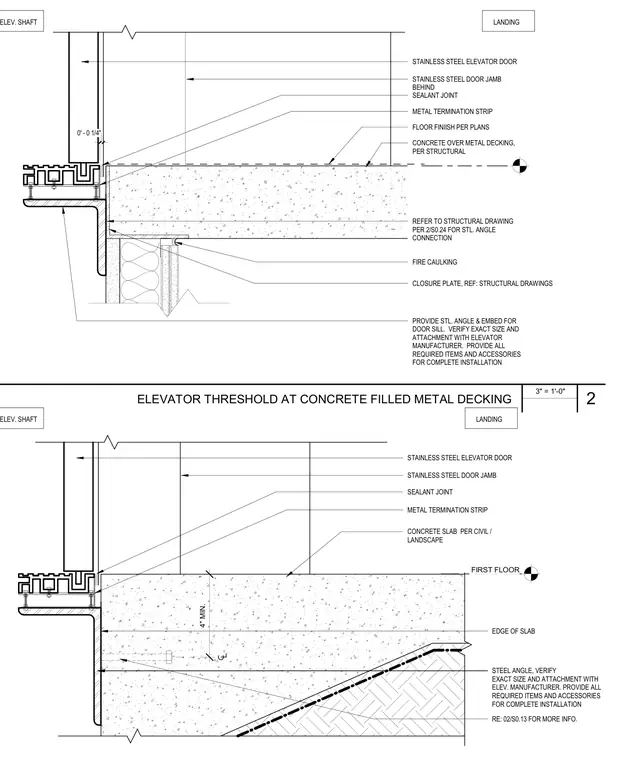

An exterior elevator threshold junction connects a stainless steel elevator door and jamb to a concrete landing slab or concrete over metal decking. A steel angle and embed are provided for the door sill, with exact sizing and attachment coordinated with the elevator manufacturer. A metal termination strip and sealant joint occur at the floor finish transition, while a four-inch minimum closure plate and fire caulking are detailed below the slab edge. Structural connections are coordinated per reference drawings for the steel angle and elevator shaft landing.
EDGE OF SLAB SEALANT JOINT METAL TERMINATION STRIP STAINLESS STEEL DOOR JAMB STAINLESS STEEL ELEVATOR DOOR FIRST FLOOR STEEL ANGLE, VERIFY EXACT SIZE AND ATTACHMENT WITH ELEV. MANUFACTURER. PROVIDE ALL REQUIRED ITEMS AND ACCESSORIES FOR COMPLETE INSTALLATION CONCRETE SLAB PER CIVIL / LANDSCAPE ELEV. SHAFT LANDING RE: 02/S0.13 FOR MORE INFO. 4" MIN. CLOSURE PLATE, REF: STRUCTURAL DRAWINGS PROVIDE STL. ANGLE & EMBED FOR DOOR SILL. VERIFY EXACT SIZE AND ATTACHMENT WITH ELEVATOR MANUFACTURER. PROVIDE ALL REQUIRED ITEMS AND ACCESSORIES FOR COMPLETE INSTALLATION SEALANT JOINT METAL TERMINATION STRIP 0' - 0 1/4" STAINLESS STEEL DOOR JAMB BEHIND STAINLESS STEEL ELEVATOR DOOR FLOOR FINIISH PER PLANS ELEV. SHAFT LANDING CONCRETE OVER METAL DECKING, PER STRUCTURAL FIRE CAULKING REFER TO STRUCTURAL DRAWING PER 2/S0.24 FOR STL. ANGLE CONNECTION 3" = 1'-0" 2 ELEVATOR THRESHOLD AT CONCRETE FILLED METAL DECKING
