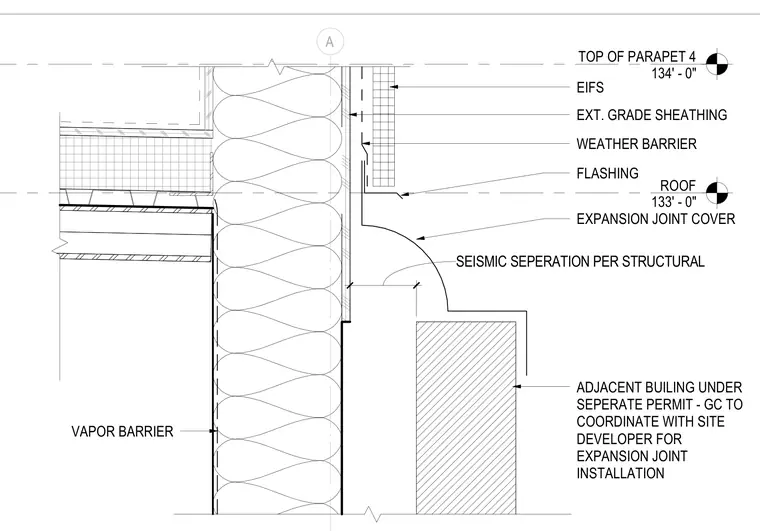

An exterior wall assembly terminates at a roof parapet with a seismic expansion joint separating it from an adjacent building constructed under a separate permit. The vertical wall utilizes an exterior insulation and finish system over exterior grade sheathing, a weather barrier, and a vapor barrier. An expansion joint cover bridges the seismic separation gap between the structures at the roof level. Flashing is integrated beneath the exterior finish to direct moisture away from the joint transition.
ROOF 133' - 0" ADJACENT BUILING UNDER SEPERATE PERMIT - GC TO COORDINATE WITH SITE DEVELOPER FOR EXPANSION JOINT INSTALLATION SEISMIC SEPERATION PER STRUCTURAL TOP OF PARAPET 4 134' - 0" A EXPANSION JOINT COVER FLASHING VAPOR BARRIER WEATHER BARRIER EIFS EXT. GRADE SHEATHING
