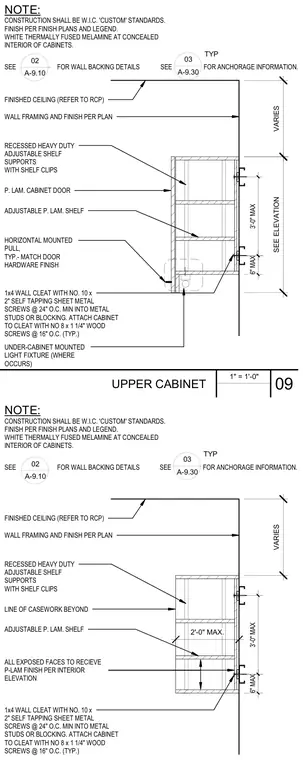

An upper cabinet is anchored to the wall framing using a one-by-four wood wall cleat fastened with number ten by two-inch self-tapping sheet metal screws at twenty-four inches on center into metal studs or blocking. The cabinet attaches to the cleat with number eight by one-and-one-quarter-inch wood screws at sixteen inches on center typically. The interior features white thermally fused melamine and recessed heavy-duty adjustable shelf supports with shelf clips holding adjustable plastic laminate shelves. Exterior surfaces receive a plastic laminate finish matching interior elevations, complemented by a horizontally mounted pull matching door hardware finishes and an under-cabinet mounted light fixture where indicated.
1x4 WALL CLEAT WITH NO. 10 x 2" SELF TAPPING SHEET METAL SCREWS @ 24" O.C. MIN INTO METAL STUDS OR BLOCKING. ATTACH CABINET TO CLEAT WITH NO 8 x 1 1/4" WOOD SCREWS @ 16" O.C. (TYP.) RECESSED HEAVY DUTY ADJUSTABLE SHELF SUPPORTS WITH SHELF CLIPS ADJUSTABLE P. LAM. SHELF FINISHED CEILING (REFER TO RCP) NOTE: CONSTRUCTION SHALL BE W.I.C. 'CUSTOM' STANDARDS. FINISH PER FINISH PLANS AND LEGEND. WHITE THERMALLY FUSED MELAMINE AT CONCEALED INTERIOR OF CABINETS. HORIZONTAL MOUNTED PULL, TYP.- MATCH DOOR HARDWARE FINISH P. LAM. CABINET DOOR WALL FRAMING AND FINISH PER PLAN SEE FOR WALL BACKING DETAILS SEE ELEVATION VARIES 6" MAX 3'-0" MAX UNDER-CABINET MOUNTED LIGHT FIXTURE (WHERE OCCURS) SEE FOR ANCHORAGE INFORMATION. 02 A-9.10 03 A-9.30 TYP RECESSED HEAVY DUTY ADJUSTABLE SHELF SUPPORTS WITH SHELF CLIPS ADJUSTABLE P. LAM. SHELF FINISHED CEILING (REFER TO RCP) NOTE: CONSTRUCTION SHALL BE W.I.C. 'CUSTOM' STANDARDS. FINISH PER FINISH PLANS AND LEGEND. WHITE THERMALLY FUSED MELAMINE AT CONCEALED INTERIOR OF CABINETS. LINE OF CASEWORK BEYOND WALL FRAMING AND FINISH PER PLAN SEE FOR WALL BACKING DETAILS VARIES 6" MAX 3'-0" MAX ALL EXPOSED FACES TO RECIEVE P-LAM FINISH PER INTERIOR ELEVATION 1x4 WALL CLEAT WITH NO. 10 x 2" SELF TAPPING SHEET METAL SCREWS @ 24" O.C. MIN INTO METAL STUDS OR BLOCKING. ATTACH CABINET TO CLEAT WITH NO 8 x 1 1/4" WOOD SCREWS @ 16" O.C. (TYP.) SEE FOR ANCHORAGE INFORMATION. 02 A-9.10 03 A-9.30 TYP 2'-0" MAX. 1" = 1'-0" 09 UPPER CABINET
