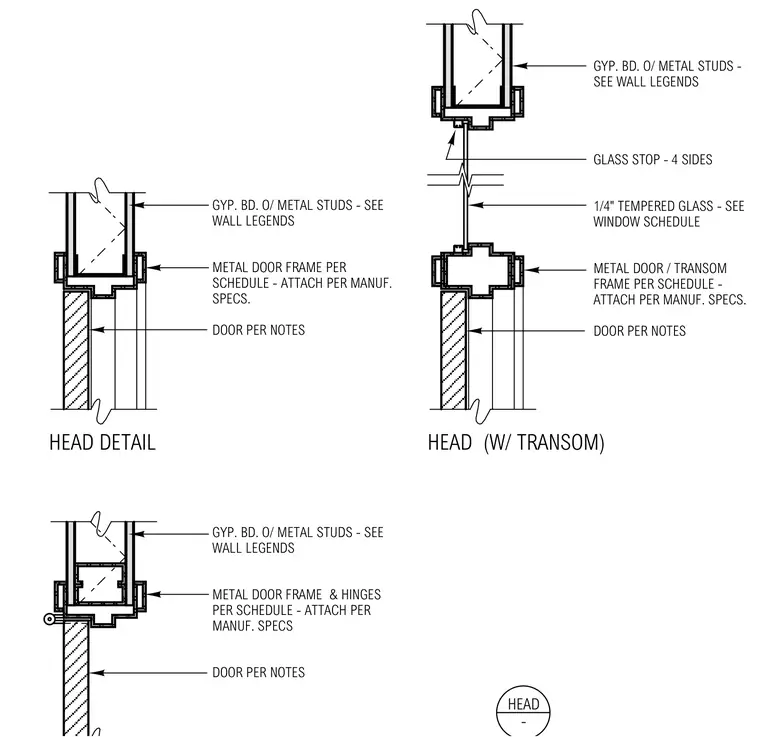

The assembly frames a door head within a gypsum board partition over cold-formed metal studs per wall legends. A metal door frame attaches to the partition per manufacturer specifications with the door specified in the notes. The transom variant incorporates a metal door and transom frame holding a one-quarter-inch tempered glass panel secured by four-sided glass stops. Hinges attach directly to the metal door frame as scheduled.
HEAD - GYP. BD. O/ METAL STUDS - SEE WALL LEGENDS METAL DOOR FRAME PER SCHEDULE - ATTACH PER MANUF. SPECS. DOOR PER NOTES GYP. BD. O/ METAL STUDS - SEE WALL LEGENDS METAL DOOR FRAME & HINGES PER SCHEDULE - ATTACH PER MANUF. SPECS DOOR PER NOTES GYP. BD. O/ METAL STUDS - SEE WALL LEGENDS GLASS STOP - 4 SIDES 1/4" TEMPERED GLASS - SEE WINDOW SCHEDULE METAL DOOR / TRANSOM FRAME PER SCHEDULE - ATTACH PER MANUF. SPECS. DOOR PER NOTES HEAD (W/ TRANSOM) HEAD DETAIL
