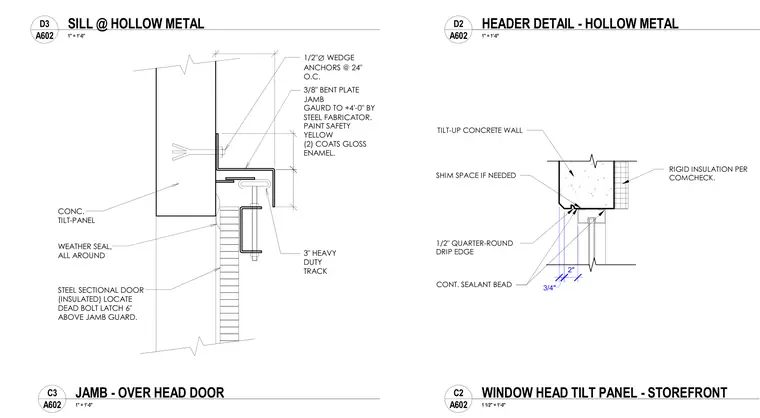

An overhead door jamb assembly at a tilt-up concrete wall. A three-eighths-inch bent plate jamb guard extends to plus four feet zero inches, anchored to the concrete panel with one-half-inch diameter wedge anchors spaced at twenty-four inches on center, and finished with two coats of safety yellow gloss enamel paint. A three-inch heavy duty steel track for an insulated steel sectional door is positioned adjacent to the guard, with a dead bolt latch located six inches above the jamb guard. Continuous weather seal is provided all around between the door assembly and the concrete tilt-panel.
SHIM SPACE IF NEEDED TILT-UP CONCRETE WALL CONT. SEALANT BEAD 1/2" QUARTER-ROUND DRIP EDGE 3/4" 2" RIGID INSULATION PER COMCHECK. 4" 4" 6" 1/2" ∅ WEDGE ANCHORS @ 24" O.C. 3/8" BENT PLATE JAMB GAURD TO +4'-0" BY STEEL FABRICATOR. PAINT SAFETY YELLOW (2) COATS GLOSS ENAMEL. 3" HEAVY DUTY TRACK STEEL SECTIONAL DOOR (INSULATED) LOCATE DEAD BOLT LATCH 6" ABOVE JAMB GUARD. WEATHER SEAL, ALL AROUND CONC. TILT-PANEL VARIES, SEE PANEL NOTES 1 1/2" = 1'-0" A602 C2 WINDOW HEAD TILT PANEL (STOREFRONT) 1" = 1'-0" A602 D2 HOLLOW METAL HEADER DETAIL 1" = 1'-0" A602 D3 SILL (AT HOLLOW METAL) 1" = 1'-0" A602 C3 JAMB (OVER HEAD DOOR) SHIM SPACE IF NEEDED TILT-UP CONCRETE WALL CONT. SEALANT BEAD 1/2" QUARTER-ROUND DRIP EDGE 3/4" 2" RIGID INSULATION PER COMCHECK. 4" 4" 6" 1/2" ∅ WEDGE ANCHORS @ 24" O.C. 3/8" BENT PLATE JAMB GAURD TO +4'-0" BY STEEL FABRICATOR. PAINT SAFETY YELLOW (2) COATS GLOSS ENAMEL. 3" HEAVY DUTY TRACK STEEL SECTIONAL DOOR (INSULATED) LOCATE DEAD BOLT LATCH 6" ABOVE JAMB GUARD. WEATHER SEAL, ALL AROUND CONC. TILT-PANEL 1 1/2" = 1'-0" A602 C2 WINDOW HEAD TILT PANEL - STOREFRONT 1" = 1'-0" A602 D2 HEADER DETAIL - HOLLOW METAL 1" = 1'-0" A602 D3 SILL @ HOLLOW METAL 1" = 1'-0" A602 C3 JAMB - OVER HEAD DOOR
