Text on the drawing

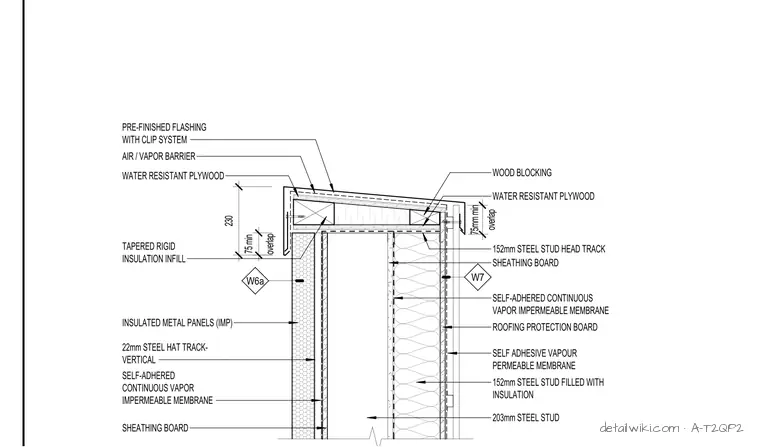

W6a PRE-FINISHED FLASHING WITH CLIP SYSTEM AIR / VAPOR BARRIER TAPERED RIGID INSULATION INFILL INSULATED METAL PANELS (IMP) SELF-ADHERED CONTINUOUS VAPOR IMPERMEABLE MEMBRANE SHEATHING BOARD 203mm STEEL STUD 152mm STEEL STUD HEAD TRACK WATER RESISTANT PLYWOOD WOOD BLOCKING WATER RESISTANT PLYWOOD 22mm STEEL HAT TRACK- VERTICAL ROOFING PROTECTION BOARD 152mm STEEL STUD FILLED WITH INSULATION overlap 75 min 230 W7 SELF-ADHERED CONTINUOUS VAPOR IMPERMEABLE MEMBRANE SELF ADHESIVE VAPOUR PERMEABLE MEMBRANE overlap 75mm min SHEATHING BOARD
