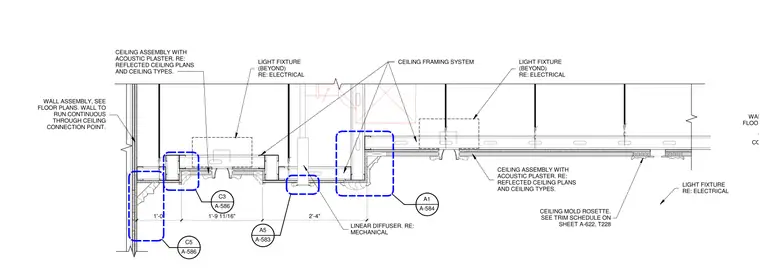

This section detail shows a ceiling assembly finished with acoustic plaster suspended from a ceiling framing system. The continuous wall assembly runs through the ceiling connection point. A linear diffuser is integrated into the ceiling, coordinated with mechanical services. Light fixtures are positioned beyond and coordinated with electrical drawings. A ceiling mold rosette is specified per the trim schedule on sheet A-622.
2'-4" 1'-9 11/16" 1'-0" A-586 C5 A-586 C3 A-583 A5 WALL ASSEMBLY, SEE FLOOR PLANS. WALL TO RUN CONTINUOUS THROUGH CEILING CONNECTION POINT. LIGHT FIXTURE (BEYOND) RE: ELECTRICAL LIGHT FIXTURE RE: ELECTRICAL CEILING ASSEMBLY WITH ACOUSTIC PLASTER. RE: REFLECTED CEILING PLANS AND CEILING TYPES. CEILING ASSEMBLY WITH ACOUSTIC PLASTER. RE: REFLECTED CEILING PLANS AND CEILING TYPES. LINEAR DIFFUSER. RE: MECHANICAL CEILING FRAMING SYSTEM CEILING MOLD ROSETTE. SEE TRIM SCHEDULE ON SHEET A-622, T228 A-584 A1 LIGHT FIXTURE (BEYOND) RE: ELECTRICAL WALL ASSEMBLY. SEE FLOOR PLANS. WALL TO THROUGH CEILING CONNECTION POINT.
