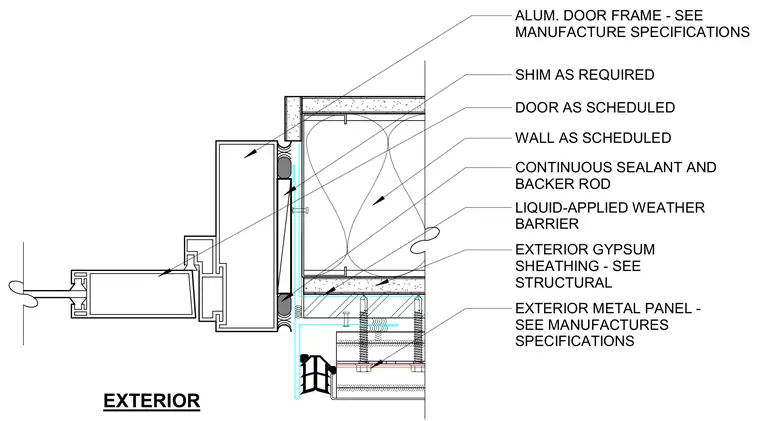

An aluminum door frame connects to the wall assembly with shims placed as required for alignment. A continuous sealant and backer rod seal the joint between the frame and the adjacent exterior metal panel. A liquid-applied weather barrier wraps the rough opening over exterior gypsum sheathing. The wall assembly is finished with exterior metal panels mounted per manufacturer specifications.
EXTERIOR EXTERIOR GYPSUM SHEATHING - SEE STRUCTURAL EXTERIOR METAL PANEL - SEE MANUFACTURES SPECIFICATIONS WALL AS SCHEDULED SHIM AS REQUIRED CONTINUOUS SEALANT AND BACKER ROD ALUM. DOOR FRAME - SEE MANUFACTURE SPECIFICATIONS DOOR AS SCHEDULED LIQUID-APPLIED WEATHER BARRIER
