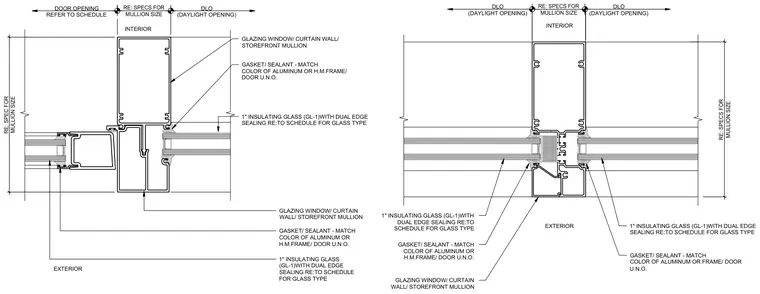

Vertical storefront mullions frame one-inch insulating glass units with dual edge sealing. Gaskets and sealants match the color of the aluminum framing or hollow metal frame and door unless noted otherwise. Daylight openings and mullion sizes are sized per specifications and schedules. The exterior and interior sides of the framing assembly are clearly delineated.
EXTERIOR INTERIOR DLO (DAYLIGHT OPENING) DLO (DAYLIGHT OPENING) GASKET/ SEALANT - MATCH COLOR OF ALUMINUM OR H.M.FRAME/ DOOR U.N.O. 1" INSULATING GLASS (GL-1)WITH DUAL EDGE SEALING RE:TO SCHEDULE FOR GLASS TYPE GLAZING WINDOW/ CURTAIN WALL/ STOREFRONT MULLION GASKET/ SEALANT - MATCH COLOR OF ALUMINUM OR FRAME/ DOOR U.N.O. 1" INSULATING GLASS (GL-1)WITH DUAL EDGE SEALING RE:TO SCHEDULE FOR GLASS TYPE RE: SPECS FOR MULLION SIZE RE: SPECS FOR MULLION SIZE EXTERIOR INTERIOR DLO (DAYLIGHT OPENING) DOOR OPENING REFER TO SCHEDULE 1" INSULATING GLASS (GL-1)WITH DUAL EDGE SEALING RE:TO SCHEDULE FOR GLASS TYPE GASKET/ SEALANT - MATCH COLOR OF ALUMINUM OR H.M.FRAME/ DOOR U.N.O. GLAZING WINDOW/ CURTAIN WALL/ STOREFRONT MULLION 1" INSULATING GLASS (GL-1)WITH DUAL EDGE SEALING RE:TO SCHEDULE FOR GLASS TYPE GLAZING WINDOW/ CURTAIN WALL/ STOREFRONT MULLION GASKET/ SEALANT - MATCH COLOR OF ALUMINUM OR H.M.FRAME/ DOOR U.N.O. RE: SPECS FOR MULLION SIZE RE: SPEC FOR MULLION SIZE
