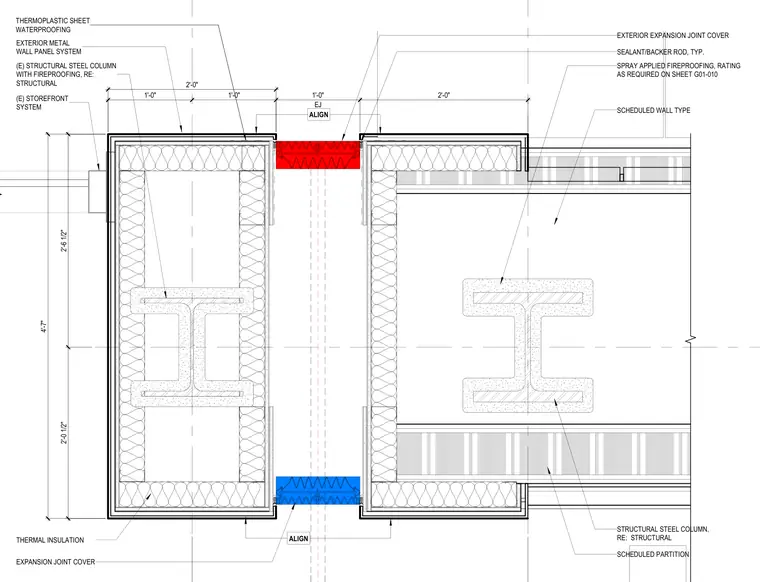

An exterior expansion joint spans across a building separation between structural steel columns wrapped in spray-applied fireproofing. The assembly incorporates an exterior expansion joint cover with a thermoplastic sheet waterproofing membrane and thermal insulation within the exterior metal wall panel system. On the adjacent side, a scheduled partition and exterior storefront system tie into the structural column assembly, sealed with sealant and backer rod at typical joints.
1'-0" 1'-0" EJ 1'-0" 2'-0" 2'-0" 4'-7" 2'-0 1/2" 2'-6 1/2" ALIGN ALIGN EXTERIOR METAL WALL PANEL SYSTEM (E) STRUCTURAL STEEL COLUMN WITH FIREPROOFING, RE: STRUCTURAL (E) STOREFRONT SYSTEM THERMAL INSULATION EXPANSION JOINT COVER STRUCTURAL STEEL COLUMN, RE: STRUCTURAL SCHEDULED PARTITION SCHEDULED WALL TYPE SPRAY APPLIED FIREPROOFING, RATING AS REQUIRED ON SHEET G01-010 EXTERIOR EXPANSION JOINT COVER SEALANT/BACKER ROD, TYP. THERMOPLASTIC SHEET WATERPROOFING
