Text on the drawing

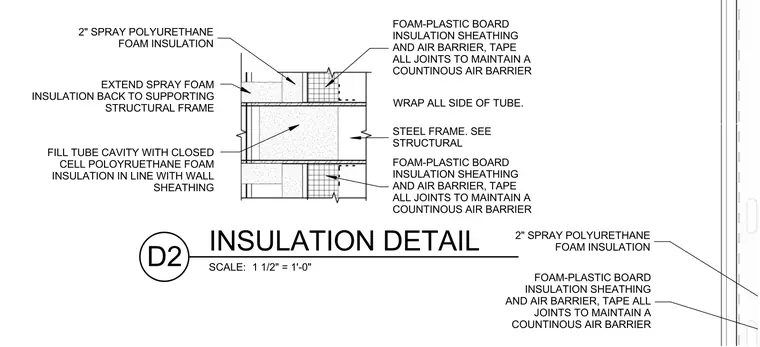

2" SPRAY POLYURETHANE FOAM INSULATION FOAM-PLASTIC BOARD INSULATION SHEATHING AND AIR BARRIER, TAPE ALL JOINTS TO MAINTAIN A COUNTINOUS AIR BARRIER FILL TUBE CAVITY WITH CLOSED CELL POLOYRUETHANE FOAM INSULATION IN LINE WITH WALL SHEATHING WRAP ALL SIDE OF TUBE. 2" SPRAY POLYURETHANE FOAM INSULATION FOAM-PLASTIC BOARD INSULATION SHEATHING AND AIR BARRIER, TAPE ALL JOINTS TO MAINTAIN A COUNTINOUS AIR BARRIER FOAM-PLASTIC BOARD INSULATION SHEATHING AND AIR BARRIER, TAPE ALL JOINTS TO MAINTAIN A COUNTINOUS AIR BARRIER EXTEND SPRAY FOAM INSULATION BACK TO SUPPORTING STRUCTURAL FRAME STEEL FRAME. SEE STRUCTURAL SCALE: 1 1/2" = 1'-0" D2 INSULATION DETAIL
Members view this detail in full resolution, download the CAD files (SVG, PDF), and open any detail in the built-in CAD editor to edit and export DXF or DWG.
