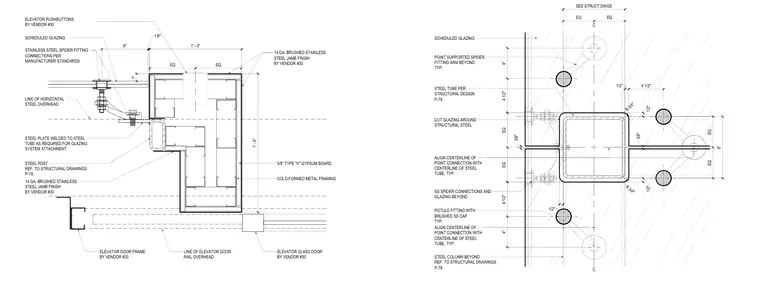

An elevator door jamb assembly features a structural steel tube support with a welded steel plate for glazing attachment. Scheduled glass panels are secured using stainless steel spider fittings with rotule fittings and brushed stainless steel caps, aligned with the centerline of the structural steel tube. The surrounding partition is framed with cold-formed metal framing and finished with 5/8-inch Type X gypsum board, while the door frame and glass door are completed with 14-gauge brushed stainless steel jamb finishes.
1/2" 4" 4 1/2" 1/2" 4 1/2" EQ EQ EQ EQ 8" R 3/4" R 3/4" 1/2" 3/8" 3/8" SCHEDULED GLAZING POINT SUPPORTED SPIDER FITTING ARM BEYOND TYP. SS SPIDER CONNECTIONS AND GLAZING BEYOND STEEL TUBE PER STRUCTURAL DESIGN P-78. CUT GLAZING AROUND STRUCTURAL STEEL ROTULE FITTING WITH BRUSHED SS CAP TYP. STEEL COLUMN BEYOND REF. TO STRUCTURAL DRAWINGS P-78. ALIGN CENTERLINE OF POINT CONNECTION WITH CENTERLINE OF STEEL TUBE, TYP. ALIGN CENTERLINE OF POINT CONNECTION WITH CENTERLINE OF STEEL TUBE, TYP. EQ EQ SEE STRUCT DWGS 1/2" 4 1/2" 4" 1' - 0" EQ EQ 6" 1/8" 1' - 6" 1" STAINLESS STEEL SPIDER FITTING CONNECTIONS PER MANUFACTURER STANDARDS SCHEDULED GLAZING ELEVATOR PUSHBUTTONS BY VENDOR #30 STEEL POST REF. TO STRUCTURAL DRAWINGS P-78. STEEL PLATE WELDED TO STEEL TUBE AS REQUIRED FOR GLAZING SYSTEM ATTACHMENT ELEVATOR DOOR FRAME BY VENDOR #30 ELEVATOR GLASS DOOR BY VENDOR #30 LINE OF ELEVATOR DOOR RAIL OVERHEAD LINE OF HORIZONTAL STEEL OVERHEAD COLD-FORMED METAL FRAMING 5/8" TYPE "X" GYPSUM BOARD 14 GA. BRUSHED STAINLESS STEEL JAMB FINISH BY VENDOR #30 14 GA. BRUSHED STAINLESS STEEL JAMB FINISH BY VENDOR #30
