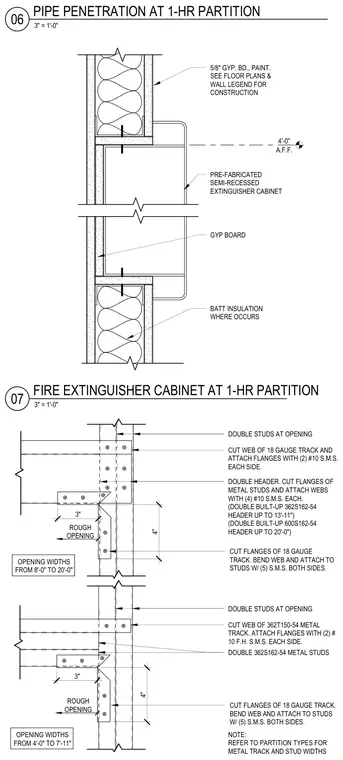

A pre-fabricated semi-recessed fire extinguisher cabinet is installed in a one-hour fire-rated cold-formed steel stud partition. The partition is framed with metal studs and surfaced with five-eighths inch gypsum board on both sides, featuring batt insulation where required. The cabinet is positioned at four feet zero inches above finished floor to the centerline. Framing at openings from four feet to twenty feet includes double studs, double headers, and cut tracks fastened with sheet metal screws per schedule.
4'-0'' A.F.F. 5/8" GYP. BD., PAINT. SEE FLOOR PLANS & WALL LEGEND FOR CONSTRUCTION PRE-FABRICATED SEMI-RECESSED EXTINGUISHER CABINET GYP BOARD BATT INSULATION WHERE OCCURS OPENING WIDTHS FROM 8'-0" TO 20'-0" DOUBLE STUDS AT OPENING CUT WEB OF 18 GAUGE TRACK AND ATTACH FLANGES WITH (2) #10 S.M.S. EACH SIDE. DOUBLE HEADER. CUT FLANGES OF METAL STUDS AND ATTACH WEBS WITH (4) #10 S.M.S. EACH. (DOUBLE BUILT-UP 362S162-54 HEADER UP TO 13'-11") (DOUBLE BUILT-UP 600S162-54 HEADER UP TO 20'-0") DOUBLE STUDS AT OPENING CUT WEB OF 362T150-54 METAL TRACK. ATTACH FLANGES WITH (2) # 10 F.H. S.M.S. EACH SIDE. DOUBLE 362S162-54 METAL STUDS CUT FLANGES OF 18 GAUGE TRACK. BEND WEB AND ATTACH TO STUDS W/ (5) S.M.S. BOTH SIDES. NOTE: REFER TO PARTITION TYPES FOR METAL TRACK AND STUD WIDTHS ROUGH OPENING OPENING WIDTHS FROM 4'-0" TO 7'-11" 4" 3" ROUGH OPENING 4" 3" CUT FLANGES OF 18 GAUGE TRACK. BEND WEB AND ATTACH TO STUDS W/ (5) S.M.S. BOTH SIDES. 3" = 1'-0" 07 FIRE EXTINGUISHER CABINET AT 1-HR PARTITION 3" = 1'-0" 06 PIPE PENETRATION AT 1-HR PARTITION
