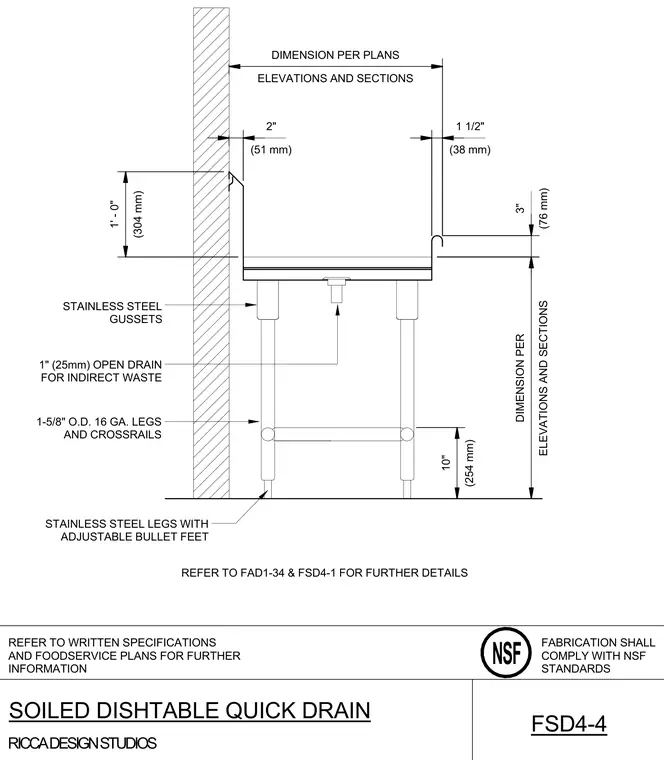

Stainless steel commercial dishtable equipped with an open drain for indirect waste and stainless steel gussets connected to 1-5/8 inch outer diameter 16 gauge legs and crossrails. The support legs feature adjustable bullet feet for leveling. Fabrication complies with National Sanitation Foundation standards.
REFER TO WRITTEN SPECIFICATIONS AND FOODSERVICE PLANS FOR FURTHER INFORMATION RICCA DESIGN STUDIOS FABRICATION SHALL COMPLY WITH NSF STANDARDS NSF STAINLESS STEEL GUSSETS 1" (25mm) OPEN DRAIN FOR INDIRECT WASTE 1-5/8" O.D. 16 GA. LEGS AND CROSSRAILS REFER TO FAD1-34 & FSD4-1 FOR FURTHER DETAILS STAINLESS STEEL LEGS WITH ADJUSTABLE BULLET FEET ELEVATIONS AND SECTIONS DIMENSION PER (76 mm) 3" (38 mm) 1 1/2" (51 mm) 2" ELEVATIONS AND SECTIONS DIMENSION PER PLANS (304 mm) 1' - 0" (254 mm) 10" SOILED DISHTABLE QUICK DRAIN FSD4-4
