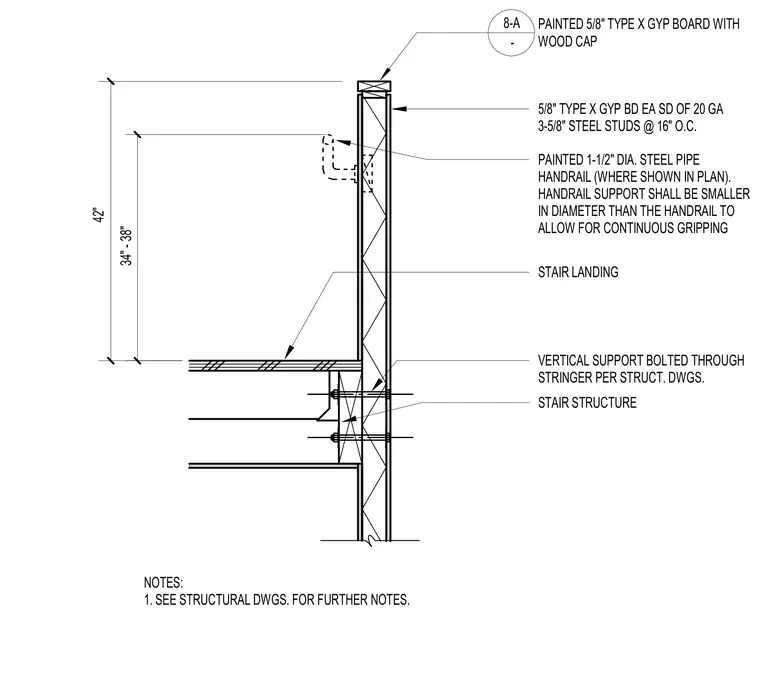

The assembly features a stair landing framed with steel studs and finished with five-eighths inch Type X gypsum board on each side. A painted one-and-a-half inch diameter steel pipe handrail mounts to the wall with a smaller diameter support to allow continuous gripping. The guardrail extends forty-two inches high, finished with a painted five-eighths inch Type X gypsum board and a wood cap. Vertical supports bolt through the stair stringer per structural drawings.
VERTICAL SUPPORT BOLTED THROUGH STRINGER PER STRUCT. DWGS. STAIR STRUCTURE NOTES: 1. SEE STRUCTURAL DWGS. FOR FURTHER NOTES. STAIR LANDING 5/8" TYPE X GYP BD EA SD OF 20 GA 3-5/8" STEEL STUDS @ 16" O.C. PAINTED 1-1/2" DIA. STEEL PIPE HANDRAIL (WHERE SHOWN IN PLAN). HANDRAIL SUPPORT SHALL BE SMALLER IN DIAMETER THAN THE HANDRAIL TO ALLOW FOR CONTINUOUS GRIPPING 8-A - PAINTED 5/8" TYPE X GYP BOARD WITH WOOD CAP 42" 34" - 38"
