Text on the drawing

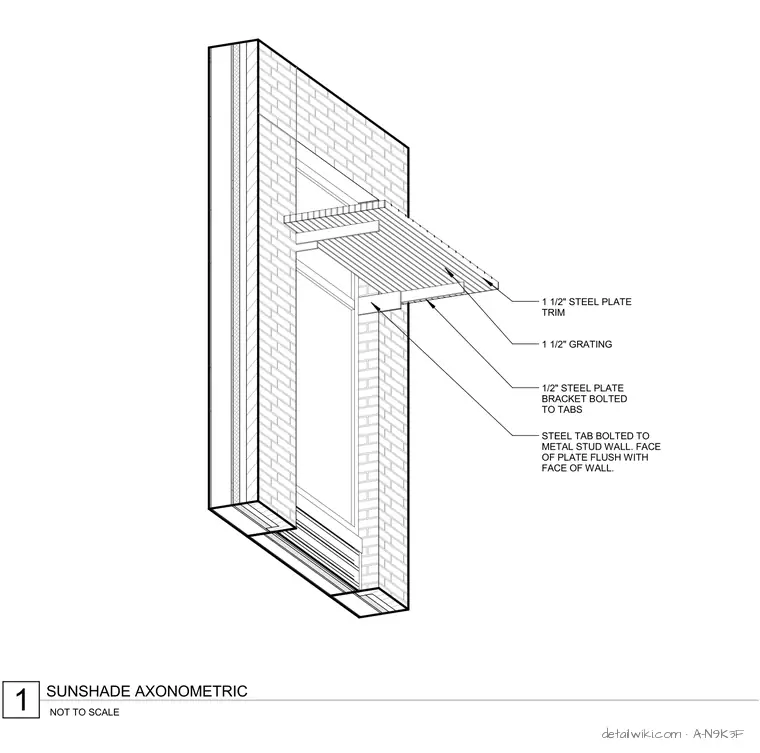

1 1/2" STEEL PLATE TRIM 1/2" STEEL PLATE BRACKET BOLTED TO TABS 1 1/2" GRATING STEEL TAB BOLTED TO METAL STUD WALL. FACE OF PLATE FLUSH WITH FACE OF WALL. 1 SUNSHADE AXONOMETRIC NOT TO SCALE
