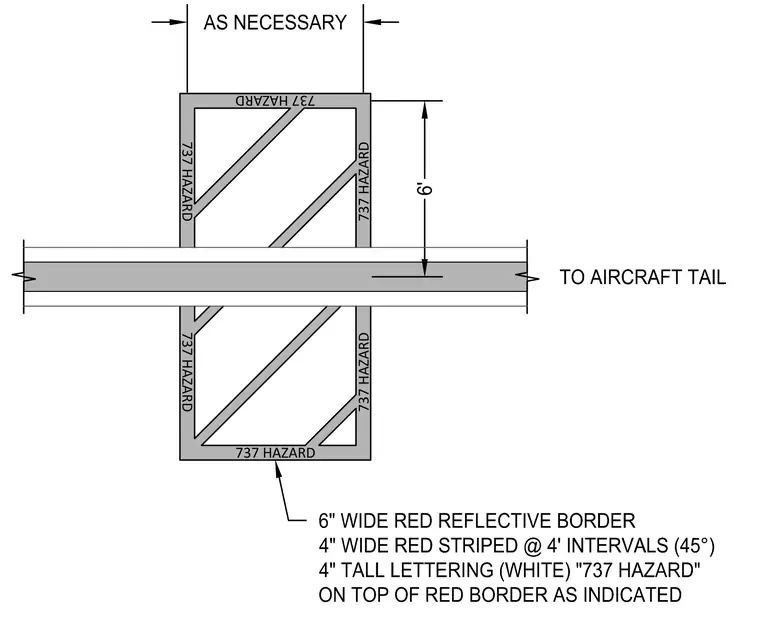

Airport pavement marking layout for a 737 ram air vent hazard zone featuring a six inch wide red reflective border, four inch wide red diagonal stripes at four foot intervals spaced at forty-five degrees, and four inch tall white lettering spelling "737 Hazard" positioned on top of the red border as indicated. The marking layout extends six feet to the aircraft tail and includes dimensions as necessary.
737 HAZARD 737 HAZARD 737 HAZARD 737 HAZARD 737 HAZARD 737 HAZARD AS NECESSARY 6' TO AIRCRAFT TAIL 6" WIDE RED REFLECTIVE BORDER 4" WIDE RED STRIPED @ 4' INTERVALS (45 ° ) 4" TALL LETTERING (WHITE) "737 HAZARD" ON TOP OF RED BORDER AS INDICATED
