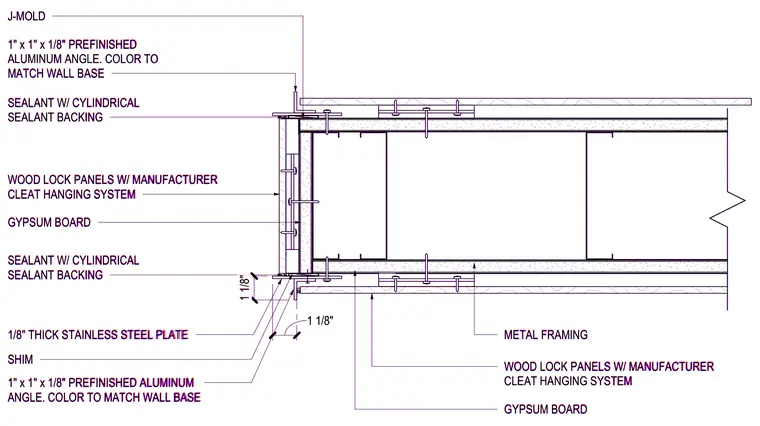

A pony wall assembly is finished with wood lock panels attached via a manufacturer cleat hanging system over gypsum board and metal framing. The corner and edge conditions are trimmed with 1-inch by 1-inch by 1/8-inch prefinished aluminum angles color-matched to the wall base, set alongside a 1/8-inch thick stainless steel plate and shims. Joint transitions are sealed with joint sealant backed by cylindrical sealant backing rods, and a J-mold terminates the panel edge.
SEALANT W/ CYLINDRICAL SEALANT BACKING SEALANT W/ CYLINDRICAL SEALANT BACKING METAL FRAMING 1" x 1" x 1/8" PREFINISHED ALUMINUM ANGLE. COLOR TO MATCH WALL BASE 1" x 1" x 1/8" PREFINISHED ALUMINUM ANGLE. COLOR TO MATCH WALL BASE 1/8" THICK STAINLESS STEEL PLATE 1 1/8" 1 1/8" SHIM J-MOLD WOOD LOCK PANELS W/ MANUFACTURER CLEAT HANGING SYSTEM GYPSUM BOARD GYPSUM BOARD WOOD LOCK PANELS W/ MANUFACTURER CLEAT HANGING SYSTEM SEALANT W/ CYLINDRICAL SEALANT BACKING SEALANT W/ CYLINDRICAL SEALANT BACKING METAL FRAMING 1" x 1" x 1/8" PREFINISHED ALUMINUM ANGLE. COLOR TO MATCH WALL BASE 1" x 1" x 1/8" PREFINISHED ALUMINUM ANGLE. COLOR TO MATCH WALL BASE 1/8" THICK STAINLESS STEEL PLATE 1 1/8" 1 1/8" SHIM J-MOLD WOOD LOCK PANELS W/ MANUFACTURER CLEAT HANGING SYSTEM GYPSUM BOARD GYPSUM BOARD WOOD LOCK PANELS W/ MANUFACTURER CLEAT HANGING SYSTEM
