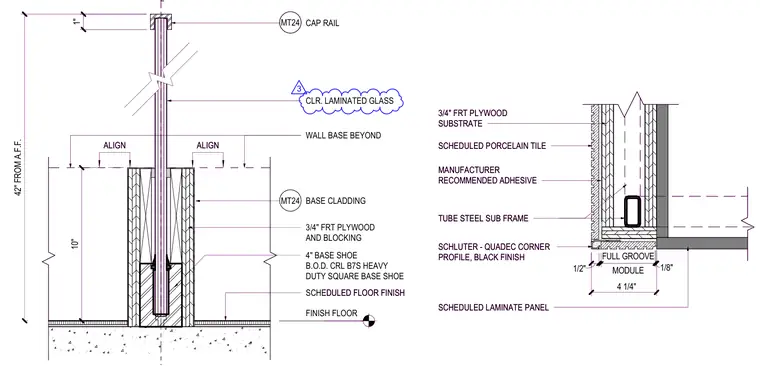

A clear laminated glass guardrail is secured at its base using a heavy-duty square base shoe mounted from the finished floor level, extending upward to a cap rail positioned forty-two inches above the finish floor. The supporting curb assembly incorporates three-quarter-inch fire-retardant-treated plywood and blocking, faced with scheduled porcelain tile set with manufacturer-recommended adhesive over a three-quarter-inch plywood substrate. A Schluter Quadec black finish corner profile trims the edge adjacent to scheduled laminate panels supported by a tube steel subframe. The assembly includes alignment indicators and specific dimensional clearances for base cladding and floor finishes.
SCHEDULED FLOOR FINISH FINISH FLOOR ALIGN 10" 42" FROM A.F.F. 3/4" FRT PLYWOOD AND BLOCKING CLR. LAMINATED GLASS CAP RAIL WALL BASE BEYOND 4" BASE SHOE B.O.D. CRL B7S HEAVY DUTY SQUARE BASE SHOE MT24 ALIGN 1" BASE CLADDING MT24 SCHEDULED PORCELAIN TILE SCHLUTER - QUADEC CORNER PROFILE, BLACK FINISH MANUFACTURER RECOMMENDED ADHESIVE 3/4" FRT PLYWOOD SUBSTRATE SCHEDULED LAMINATE PANEL 1/8" 4 1/4" MODULE FULL GROOVE TUBE STEEL SUB FRAME 1/2" SCHEDULED FLOOR FINISH FINISH FLOOR ALIGN 10" 42" FROM A.F.F. 3/4" FRT PLYWOOD AND BLOCKING CLR. LAMINATED GLASS CAP RAIL WALL BASE BEYOND 4" BASE SHOE B.O.D. CRL B7S HEAVY DUTY SQUARE BASE SHOE MT24 ALIGN 1" BASE CLADDING MT24 3 SCHEDULED PORCELAIN TILE SCHLUTER - QUADEC CORNER PROFILE, BLACK FINISH MANUFACTURER RECOMMENDED ADHESIVE 3/4" FRT PLYWOOD SUBSTRATE SCHEDULED LAMINATE PANEL 1/8" 4 1/4" MODULE FULL GROOVE TUBE STEEL SUB FRAME 1/2"
