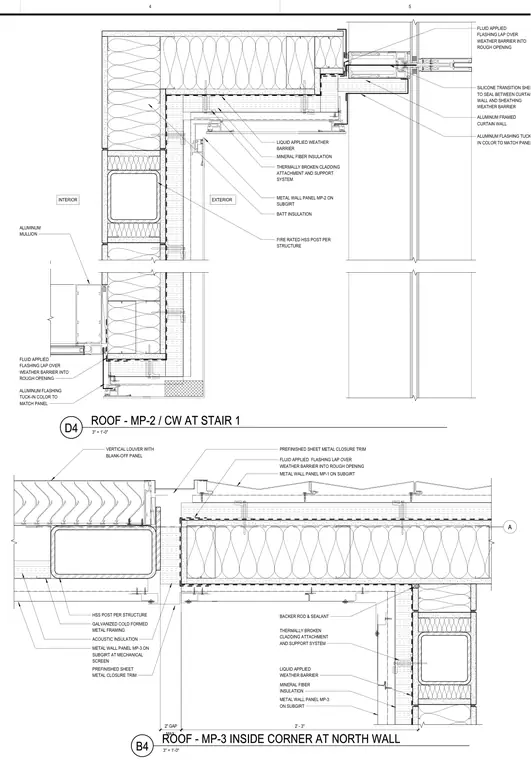

The assembly features metal wall panels on subgirts backed by a liquid-applied weather barrier and mineral fiber insulation over galvanized cold-formed metal framing. A thermally broken cladding attachment and support system secures the exterior panels to a fire-rated hollow structural section post per structure. Prefinished sheet metal closure trim finishes the corner transition, sealed with backer rod and sealant at the joints.
INTERIOR EXTERIOR BATT INSULATION METAL WALL PANEL MP-2 ON SUBGIRT LIQUID APPLIED WEATHER BARRIER THERMALLY BROKEN CLADDING ATTACHMENT AND SUPPORT SYSTEM MINERAL FIBER INSULATION FLUID APPLIED FLASHING LAP OVER WEATHER BARRIER INTO ROUGH OPENING ALUMINUM FLASHING TUCK- IN COLOR TO MATCH PANEL FIRE RATED HSS POST PER STRUCTURE ALUMINUM FLASHING TUCK-IN COLOR TO MATCH PANEL FLUID APPLIED FLASHING LAP OVER WEATHER BARRIER INTO ROUGH OPENING ALUMINUM MULLION SILICONE TRANSITION SHEET TO SEAL BETWEEN CURTAIN WALL AND SHEATHING WEATHER BARRIER ALUMINUM FRAMED CURTAIN WALL A 2' - 3" MAX. 2" GAP METAL WALL PANEL MP-3 ON SUBGIRT LIQUID APPLIED WEATHER BARRIER THERMALLY BROKEN CLADDING ATTACHMENT AND SUPPORT SYSTEM MINERAL FIBER INSULATION METAL WALL PANEL MP-1 ON SUBGIRT VERTICAL LOUVER WITH BLANK-OFF PANEL HSS POST PER STRUCTURE GALVANIZED COLD FORMED METAL FRAMING ACOUSTIC INSULATION METAL WALL PANEL MP-3 ON SUBGIRT AT MECHANICAL SCREEN PREFINISHED SHEET METAL CLOSURE TRIM PREFINISHED SHEET METAL CLOSURE TRIM FLUID APPLIED FLASHING LAP OVER WEATHER BARRIER INTO ROUGH OPENING BACKER ROD & SEALANT 4 5 3" = 1'-0" D4 ROOF - MP-2 / CW AT STAIR 1 3" = 1'-0" B4 ROOF - MP-3 INSIDE CORNER AT NORTH WALL
