The roof assembly is constructed with slate shingles installed over self-adhering sheet underlayment and plywood roof sheathing, supported by wood trusses. Stainless steel metal flashing and counter flashing with a drip edge finish the rake edge. The exterior wall features cement fiber lap siding applied over a sheet water barrier, seven-eighths inch hat channels, and one-half inch treated plywood, detailed with a nine-and-one-quarter inch by one-inch cement fiber trim and a caulk joint.

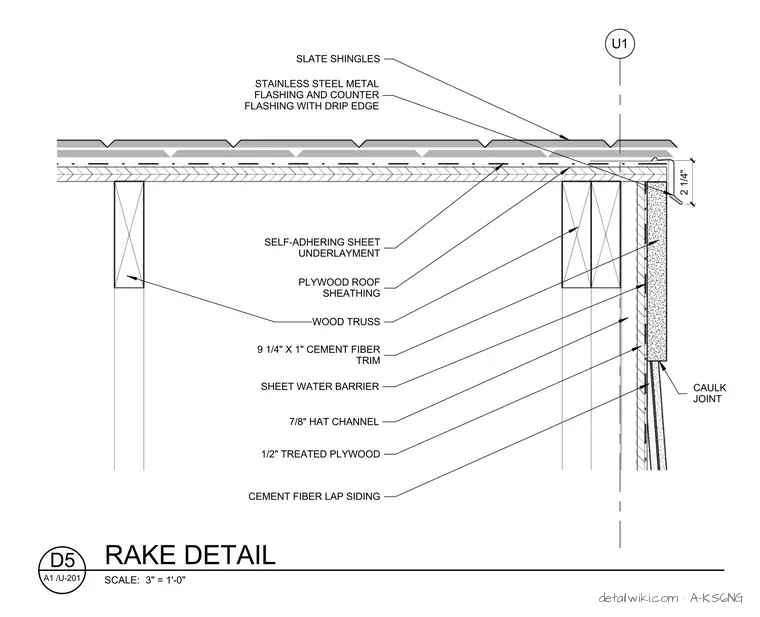

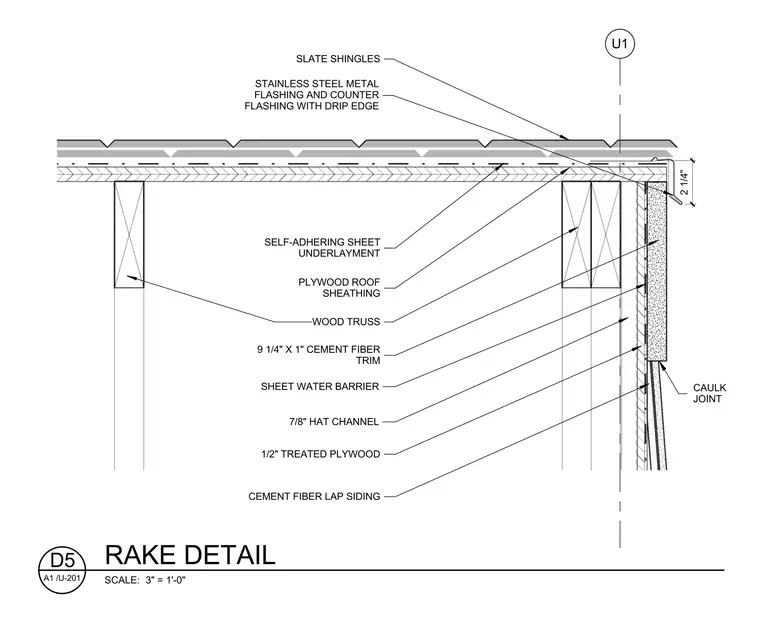

U1 SLATE SHINGLES SELF-ADHERING SHEET UNDERLAYMENT PLYWOOD ROOF SHEATHING 7/8" HAT CHANNEL 1/2" TREATED PLYWOOD CEMENT FIBER LAP SIDING STAINLESS STEEL METAL FLASHING AND COUNTER FLASHING WITH DRIP EDGE CAULK JOINT U1 9 1/4" X 1" CEMENT FIBER TRIM SHEET WATER BARRIER WOOD TRUSS WOOD TRUSS 2 1/4" SCALE: 3" = 1'-0" A1 /U-201 RAKE DETAIL D5
