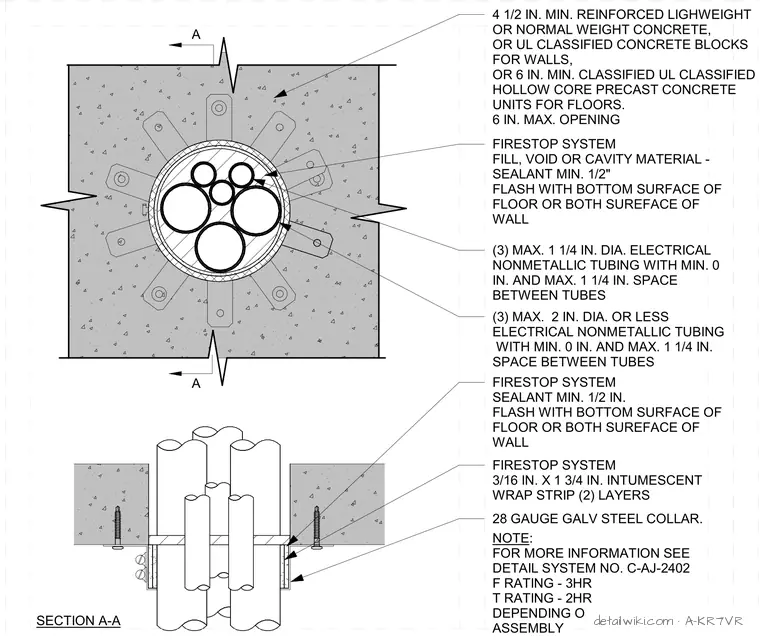

Text on the drawing
(3) MAX. 2 IN. DIA. OR LESS ELECTRICAL NONMETALLIC TUBING WITH MIN. 0 IN. AND MAX. 1 1/4 IN. SPACE BETWEEN TUBES A A (3) MAX. 1 1/4 IN. DIA. ELECTRICAL NONMETALLIC TUBING WITH MIN. 0 IN. AND MAX. 1 1/4 IN. SPACE BETWEEN TUBES FIRESTOP SYSTEM FILL, VOID OR CAVITY MATERIAL - SEALANT MIN. 1/2" FLASH WITH BOTTOM SURFACE OF FLOOR OR BOTH SUREFACE OF WALL FIRESTOP SYSTEM SEALANT MIN. 1/2 IN. FLASH WITH BOTTOM SURFACE OF FLOOR OR BOTH SUREFACE OF WALL FIRESTOP SYSTEM 3/16 IN. X 1 3/4 IN. INTUMESCENT WRAP STRIP (2) LAYERS 28 GAUGE GALV STEEL COLLAR. NOTE: FOR MORE INFORMATION SEE DETAIL SYSTEM NO. C-AJ-2402 F RATING - 3HR T RATING - 2HR DEPENDING ON WALL OR FLOOR ASSEMBLY SECTION A-A 4 1/2 IN. MIN. REINFORCED LIGHWEIGHT OR NORMAL WEIGHT CONCRETE, OR UL CLASSIFIED CONCRETE BLOCKS FOR WALLS, OR 6 IN. MIN. CLASSIFIED UL CLASSIFIED HOLLOW CORE PRECAST CONCRETE UNITS FOR FLOORS. 6 IN. MAX. OPENING
