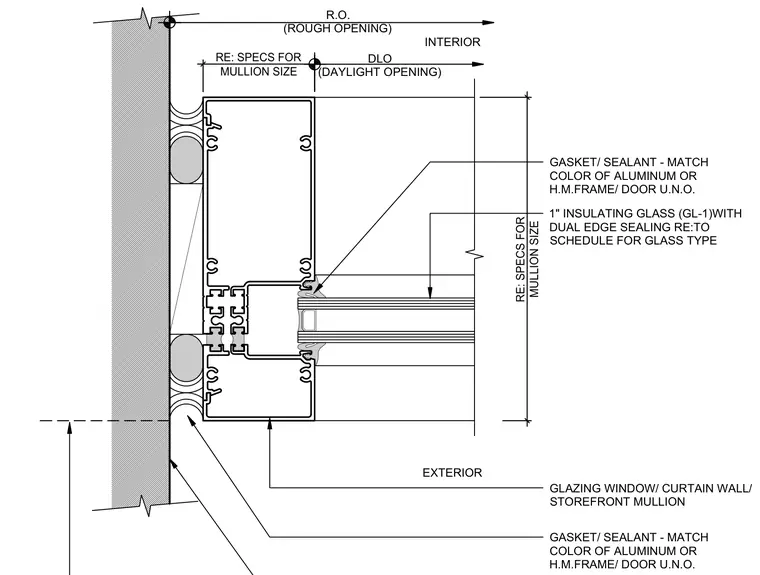

A left storefront jamb assembly is set within a rough opening. An aluminum glazing mullion receives a 1-inch insulating glass unit with dual edge sealing, held in place by gaskets and sealant matched to the aluminum finish. Perimeter joints between the mullion and the rough opening are sealed with backing rod and sealant.
EXTERIOR DLO (DAYLIGHT OPENING) R.O. (ROUGH OPENING) INTERIOR 1" INSULATING GLASS (GL-1)WITH DUAL EDGE SEALING RE:TO SCHEDULE FOR GLASS TYPE GASKET/ SEALANT - MATCH COLOR OF ALUMINUM OR H.M.FRAME/ DOOR U.N.O. GLAZING WINDOW/ CURTAIN WALL/ STOREFRONT MULLION GASKET/ SEALANT - MATCH COLOR OF ALUMINUM OR H.M.FRAME/ DOOR U.N.O. RE: SPECS FOR MULLION SIZE RE: SPECS FOR MULLION SIZE
