Dimensional requirements for detectable warning surfaces feature typical dome spacing between 2.3 inches minimum and 2.4 inches maximum base to base. The section detail includes a maximum dome height of 0.2 inches, a minimum height of 0.18 inches, and tapered edges where exposed. Notes specify that the surface must be yellow and approximate color 33538 of SAE AMS-STD-595A per California Building Code Section 11B-705.1.1.3.1. Additional requirements mandate compliance with curb ramp and walk provisions, and require DSA-AC certified detectable warning products in California.

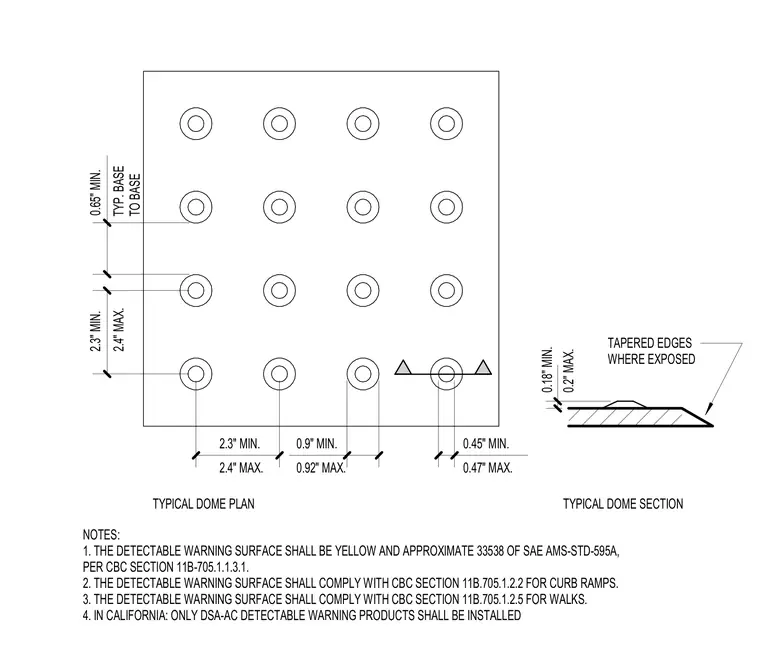

TYPICAL DOME SECTION TYPICAL DOME PLAN TAPERED EDGES WHERE EXPOSED 2.4" MAX. 2.4" MAX. 0.92" MAX. 0.47" MAX. TYP. BASE TO BASE NOTES: 1. THE DETECTABLE WARNING SURFACE SHALL BE YELLOW AND APPROXIMATE 33538 OF SAE AMS-STD-595A, PER CBC SECTION 11B-705.1.1.3.1. 2. THE DETECTABLE WARNING SURFACE SHALL COMPLY WITH CBC SECTION 11B.705.1.2.2 FOR CURB RAMPS. 3. THE DETECTABLE WARNING SURFACE SHALL COMPLY WITH CBC SECTION 11B.705.1.2.5 FOR WALKS. 4. IN CALIFORNIA: ONLY DSA-AC DETECTABLE WARNING PRODUCTS SHALL BE INSTALLED 0.2" MAX. 0.45" MIN. 2.3" MIN. 0.65" MIN. 2.3" MIN. 0.9" MIN. 0.18" MIN.
