Text on the drawing

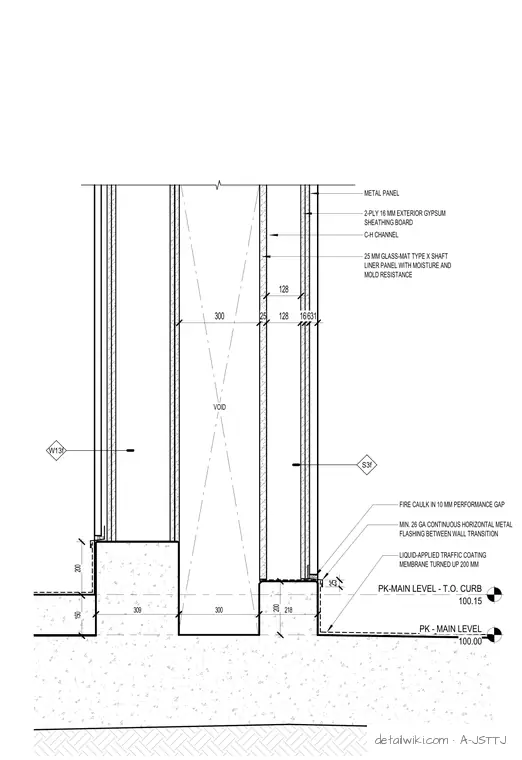

PK - MAIN LEVEL 100.00 PK-MAIN LEVEL - T.O. CURB 100.15 LIQUID-APPLIED TRAFFIC COATING MEMBRANE TURNED UP 200 MM MIN. 26 GA CONTINUOUS HORIZONTAL METAL FLASHING BETWEEN WALL TRANSITION FIRE CAULK IN 10 MM PERFORMANCE GAP VOID 2-PLY 16 MM EXTERIOR GYPSUM SHEATHING BOARD C-H CHANNEL 25 MM GLASS-MAT TYPE X SHAFT LINER PANEL WITH MOISTURE AND MOLD RESISTANCE 128 31 16 16 128 25 300 METAL PANEL 25 S3f W13f 200 150 309 218 300 200
