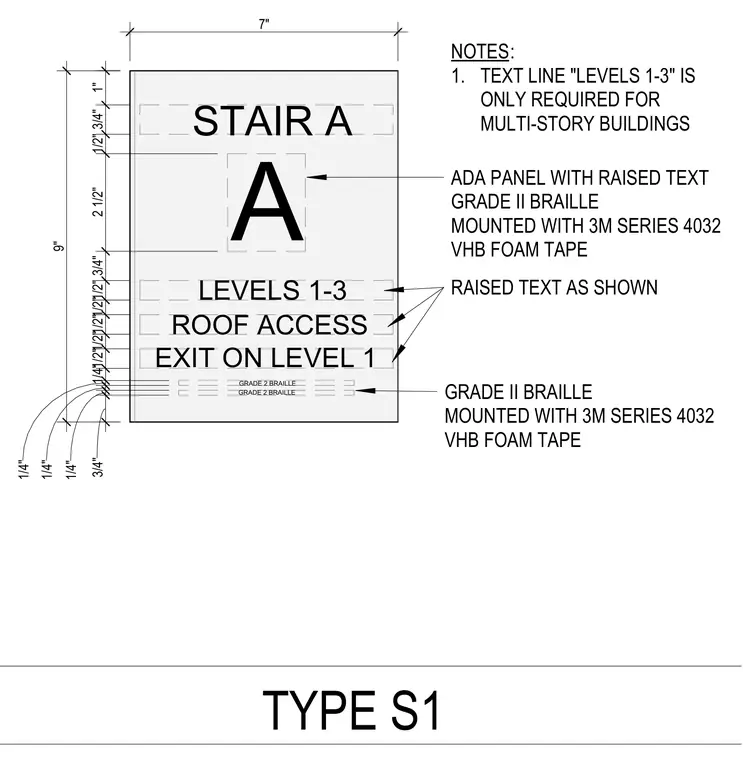

An ADA-compliant stair identification panel measuring nine inches high by seven inches wide features raised text and Grade II braille. The sign layout includes lines for stair designation, floor levels, roof access, and exit information. The assembly is mounted using 3M Series 4032 VHB foam tape.
TYPE S1 7" 9" 1" 3/4" 1/2" 2 1/2" 3/4" 1/2" 1/2" 1/2" 1/2" 1/2" 1/4" 1/4" 1/4" 1/4" 3/4" A STAIR A LEVELS 1-3 ROOF ACCESS EXIT ON LEVEL 1 GRADE 2 BRAILLE GRADE 2 BRAILLE 1. NOTES: TEXT LINE "LEVELS 1-3" IS ONLY REQUIRED FOR MULTI-STORY BUILDINGS ADA PANEL WITH RAISED TEXT GRADE II BRAILLE MOUNTED WITH 3M SERIES 4032 VHB FOAM TAPE RAISED TEXT AS SHOWN GRADE II BRAILLE MOUNTED WITH 3M SERIES 4032 VHB FOAM TAPE
