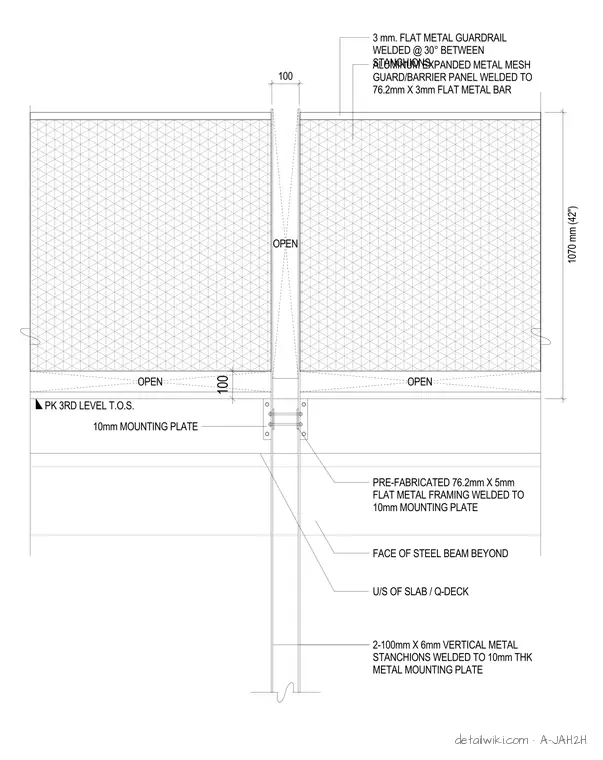

Text on the drawing
PK 3RD LEVEL T.O.S. 100 100 1070 mm (42") 2-100mm X 6mm VERTICAL METAL STANCHIONS WELDED TO 10mm THK METAL MOUNTING PLATE ALUMINUM EXPANDED METAL MESH GUARD/BARRIER PANEL WELDED TO 76.2mm X 3mm FLAT METAL BAR PRE-FABRICATED 76.2mm X 5mm FLAT METAL FRAMING WELDED TO 10mm MOUNTING PLATE OPEN 10mm MOUNTING PLATE U/S OF SLAB / Q-DECK FACE OF STEEL BEAM BEYOND OPEN OPEN 3 mm. FLAT METAL GUARDRAIL WELDED @ 30° BETWEEN STANCHIONS
