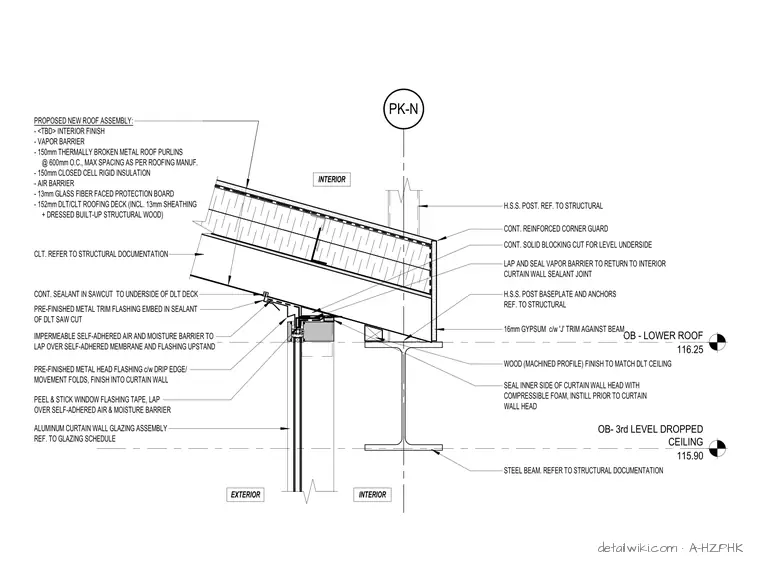

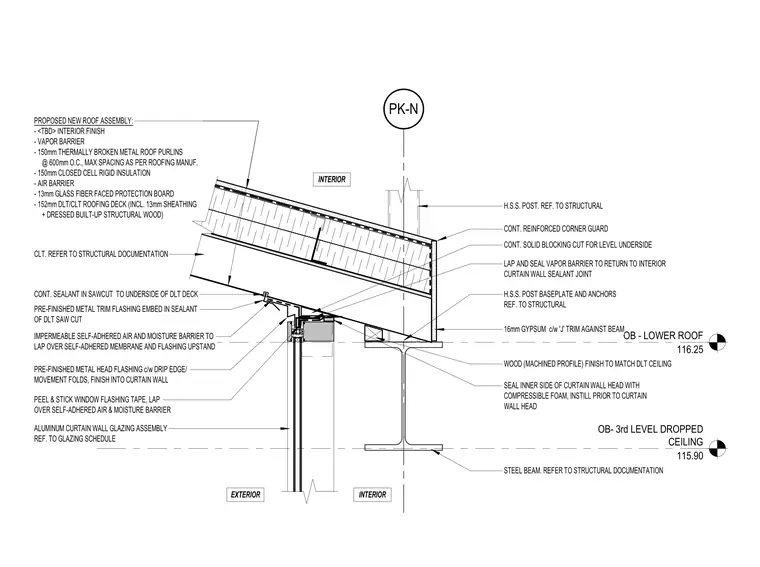

Text on the drawing
PK-N OB - LOWER ROOF 116.25 OB- 3rd LEVEL DROPPED CEILING 115.90 EXTERIOR INTERIOR INTERIOR H.S.S. POST. REF. TO STRUCTURAL H.S.S. POST BASEPLATE AND ANCHORS REF. TO STRUCTURAL PROPOSED NEW ROOF ASSEMBLY: - <TBD> INTERIOR FINISH - VAPOR BARRIER - 150mm THERMALLY BROKEN METAL ROOF PURLINS @ 600mm O.C., MAX SPACING AS PER ROOFING MANUF. - 150mm CLOSED CELL RIGID INSULATION - AIR BARRIER - 13mm GLASS FIBER FACED PROTECTION BOARD - 152mm DLT/CLT ROOFING DECK (INCL. 13mm SHEATHING + DRESSED BUILT-UP STRUCTURAL WOOD) CONT. SOLID BLOCKING CUT FOR LEVEL UNDERSIDE ALUMINUM CURTAIN WALL GLAZING ASSEMBLY REF. TO GLAZING SCHEDULE CONT. SEALANT IN SAWCUT TO UNDERSIDE OF DLT DECK IMPERMEABLE SELF-ADHERED AIR AND MOISTURE BARRIER TO LAP OVER SELF-ADHERED MEMBRANE AND FLASHING UPSTAND PRE-FINISHED METAL TRIM FLASHING EMBED IN SEALANT OF DLT SAW CUT WOOD (MACHINED PROFILE) FINISH TO MATCH DLT CEILING STEEL BEAM. REFER TO STRUCTURAL DOCUMENTATION CONT. REINFORCED CORNER GUARD 16mm GYPSUM c/w 'J' TRIM AGAINST BEAM CLT. REFER TO STRUCTURAL DOCUMENTATION LAP AND SEAL VAPOR BARRIER TO RETURN TO INTERIOR CURTAIN WALL SEALANT JOINT SEAL INNER SIDE OF CURTAIN WALL HEAD WITH COMPRESSIBLE FOAM, INSTILL PRIOR TO CURTAIN WALL HEAD PRE-FINISHED METAL HEAD FLASHING c/w DRIP EDGE/ MOVEMENT FOLDS, FINISH INTO CURTAIN WALL PEEL & STICK WINDOW FLASHING TAPE, LAP OVER SELF-ADHERED AIR & MOISTURE BARRIER
