Text on the drawing

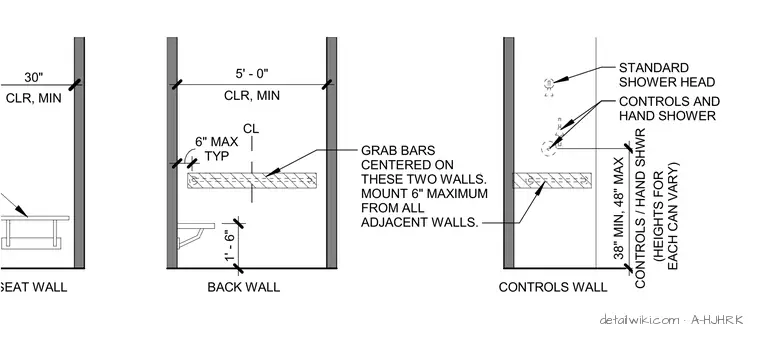

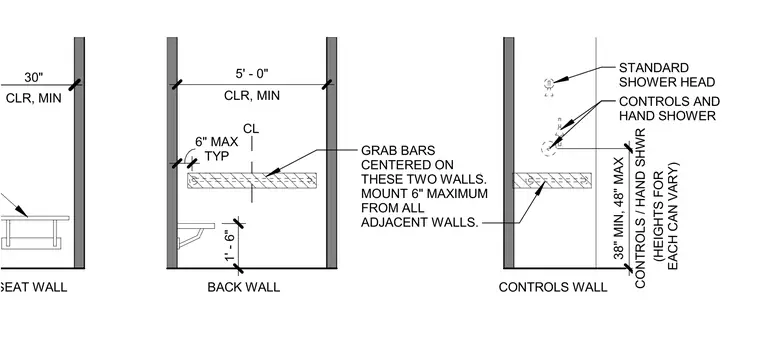

1' - 6" 30" CLR, MIN 5' - 0" SEAT WALL CONTROLS WALL GRAB BARS CENTERED ON THESE TWO WALLS. MOUNT 6" MAXIMUM FROM ALL ADJACENT WALLS. TYP 6" MAX CL BACK WALL CONTROLS AND HAND SHOWER CONTROLS / HAND SHWR 38" MIN, 48" MAX STANDARD SHOWER HEAD (HEIGHTS FOR EACH CAN VARY) CLR, MIN
Members view this detail in full resolution, download the CAD files (SVG, PDF), and open any detail in the built-in CAD editor to edit and export DXF or DWG.
