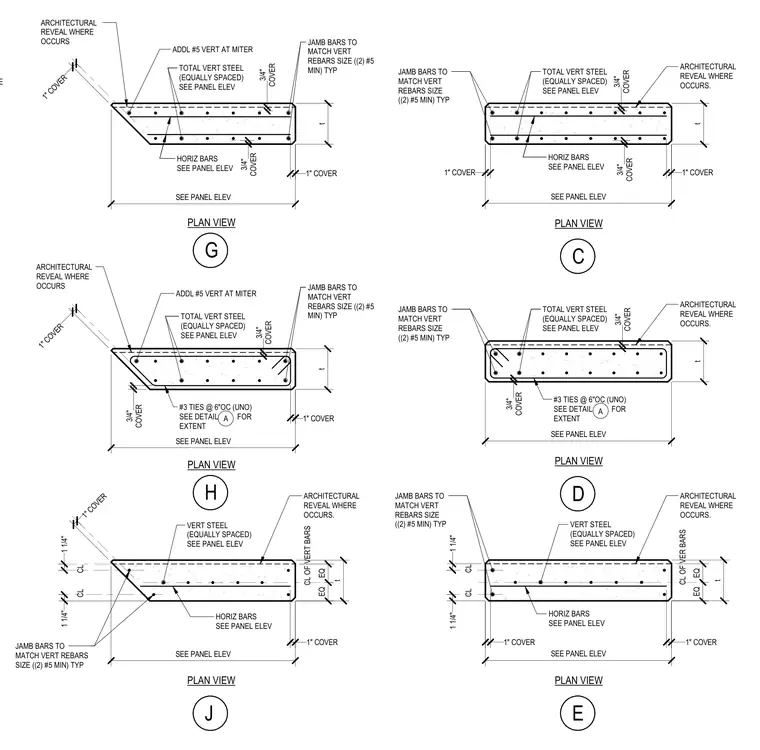

These concrete wall panel plan details illustrate reinforcement placement at mitered corners and standard jambs. Additional number five vertical reinforcing bars are placed at the mitered edge, complemented by number three ties at six inches on center where indicated. Total vertical steel and horizontal bars are spaced per the panel elevation, maintaining three-quarters of an inch and one-inch concrete cover. Jamb bars match the vertical rebar size with a minimum of two number five bars typically. Architectural reveals are incorporated where noted on the plan views.
INTERIOR FACE t SEE PANEL ELEV ARCHITECTURAL REVEAL WHERE OCCURS. TOTAL VERT STEEL (EQUALLY SPACED) SEE PANEL ELEV JAMB BARS TO MATCH VERT REBARS SIZE ((2) #5 MIN) TYP HORIZ BARS SEE PANEL ELEV COVER 3/4" COVER 3/4" 1" COVER 1" COVER PLAN VIEW C t SEE PANEL ELEV ARCHITECTURAL REVEAL WHERE OCCURS. COVER 3/4" TOTAL VERT STEEL (EQUALLY SPACED) SEE PANEL ELEV JAMB BARS TO MATCH VERT REBARS SIZE ((2) #5 MIN) TYP PLAN VIEW D #3 TIES @ 6"OC (UNO) SEE DETAIL FOR EXTENT A COVER 3/4" t 1" COVER SEE PANEL ELEV 1" COVER ARCHITECTURAL REVEAL WHERE OCCURS. VERT STEEL (EQUALLY SPACED) SEE PANEL ELEV JAMB BARS TO MATCH VERT REBARS SIZE ((2) #5 MIN) TYP EQ EQ CL OF VER BARS CL CL 1 1/4" 1 1/4" HORIZ BARS SEE PANEL ELEV PLAN VIEW E t COVER 3/4" COVER 3/4" 1" COVER JAMB BARS TO MATCH VERT REBARS SIZE ((2) #5 MIN) TYP ADDL #5 VERT AT MITER ARCHITECTURAL REVEAL WHERE OCCURS 1" COVER SEE PANEL ELEV HORIZ BARS SEE PANEL ELEV TOTAL VERT STEEL (EQUALLY SPACED) SEE PANEL ELEV PLAN VIEW G t 1" COVER ARCHITECTURAL REVEAL WHERE OCCURS ADDL #5 VERT AT MITER TOTAL VERT STEEL (EQUALLY SPACED) SEE PANEL ELEV COVER 3/4" #3 TIES @ 6"OC (UNO) SEE DETAIL FOR EXTENT A 1" COVER SEE PANEL ELEV COVER 3/4" JAMB BARS TO MATCH VERT REBARS SIZE ((2) #5 MIN) TYP PLAN VIEW H SEE PANEL ELEV HORIZ BARS SEE PANEL ELEV 1" COVER 1 1/4" CL CL 1 1/4" VERT STEEL (EQUALLY SPACED) SEE PANEL ELEV ARCHITECTURAL REVEAL WHERE OCCURS. 1" COVER t EQ EQ CL OF VERT BARS JAMB BARS TO MATCH VERT REBARS SIZE ((2) #5 MIN) TYP PLAN VIEW J
