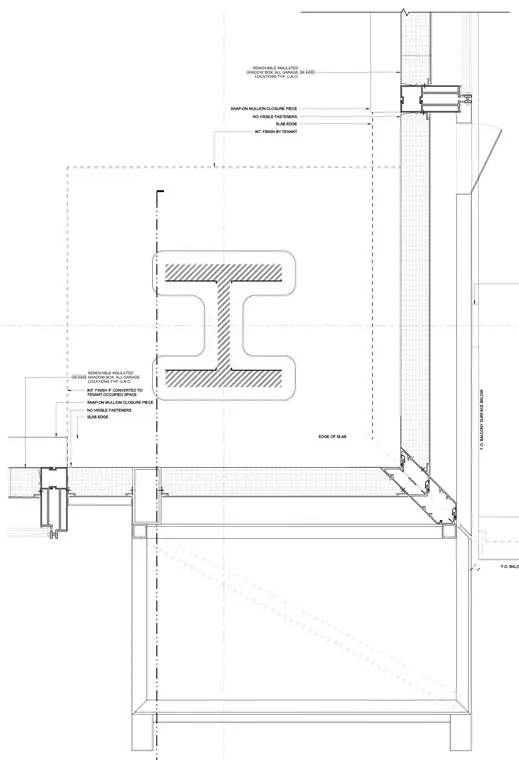

A snap-on mullion closure piece conceals the connection at the slab edge and exterior wall intersection. Removable insulated shadow boxes are installed at all garage locations, featuring no visible fasteners. Interior finishes are applied to the slab edge for tenant-occupied spaces. The assembly ties into the structural floor slab and balcony surface below.
F.O. BALCONY SURFACE BELOW F.O. BALCONY SNAP-ON MULLION CLOSURE PIECE SLAB EDGE INT. FINISH IF CONVERTED TO TENANT OCCUPIED SPACE NO VISIBLE FASTENERS EDGE OF SLAB SLAB EDGE INT. FINISH BY TENANT NO VISIBLE FASTENERS 08 4400 REMOVABLE INSULATED SHADOW BOX; ALL GARAGE LOCATIONS TYP. U.N.O. SNAP-ON MULLION CLOSURE PIECE 08 4400 REMOVABLE INSULATED SHADOW BOX; ALL GARAGE LOCATIONS TYP. U.N.O. 1" F.O. BALCONY SURFACE BELOW F.O. BALCONY SNAP-ON MULLION CLOSURE PIECE SLAB EDGE INT. FINISH IF CONVERTED TO TENANT OCCUPIED SPACE NO VISIBLE FASTENERS EDGE OF SLAB SLAB EDGE INT. FINISH BY TENANT NO VISIBLE FASTENERS SNAP-ON MULLION CLOSURE PIECE
