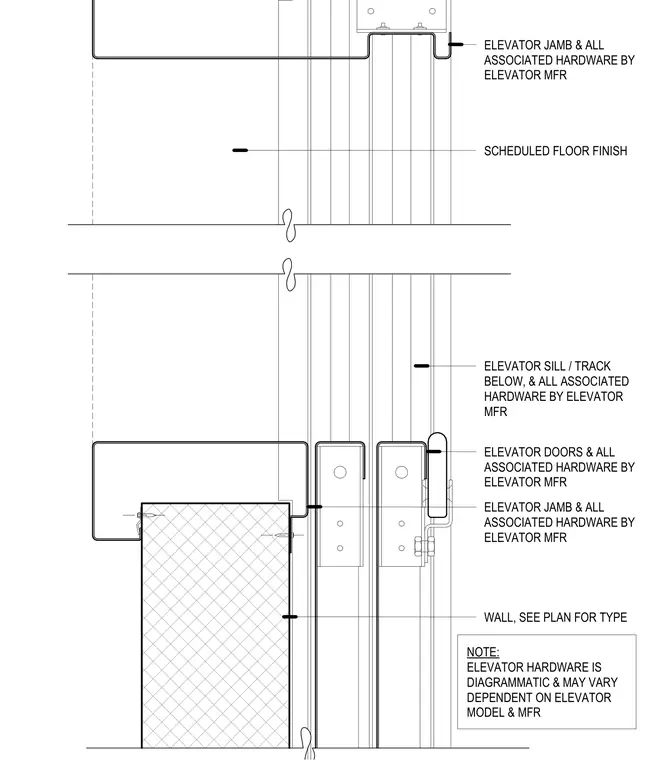

An elevator jamb and associated door hardware are set against a partition wall sized per plan. The assembly includes elevator doors and related hardware provided by the elevator manufacturer alongside scheduled floor finishes and a track sill below. All elevator hardware is diagrammatic and subject to variation based on the specific elevator model and manufacturer.
ELEVATOR JAMB & ALL ASSOCIATED HARDWARE BY ELEVATOR MFR SCHEDULED FLOOR FINISH ELEVATOR SILL / TRACK BELOW, & ALL ASSOCIATED HARDWARE BY ELEVATOR MFR ELEVATOR DOORS & ALL ASSOCIATED HARDWARE BY ELEVATOR MFR ELEVATOR JAMB & ALL ASSOCIATED HARDWARE BY ELEVATOR MFR WALL, SEE PLAN FOR TYPE NOTE: ELEVATOR HARDWARE IS DIAGRAMMATIC & MAY VARY DEPENDENT ON ELEVATOR MODEL & MFR
