Suspended ceiling seismic bracing consists of a vertical compression strut and diagonal hanger wires tied to main runners and cross tees. Twelve-gauge hanger wires are spaced at forty-eight inches on center each way, attached at a maximum of forty-five degrees with a minimum of four tight turns. The vertical compression strut is positioned at four feet on center with shims as needed, utilizing sizing guidelines for conduits or metal studs. Connection hardware includes one-quarter-inch machine bolts attaching to main runners and three-sixteenth-inch diameter power-driven studs securing to the structure. Lighting fixtures and HVAC registers require independent support from a minimum of two hangers at opposite corners.

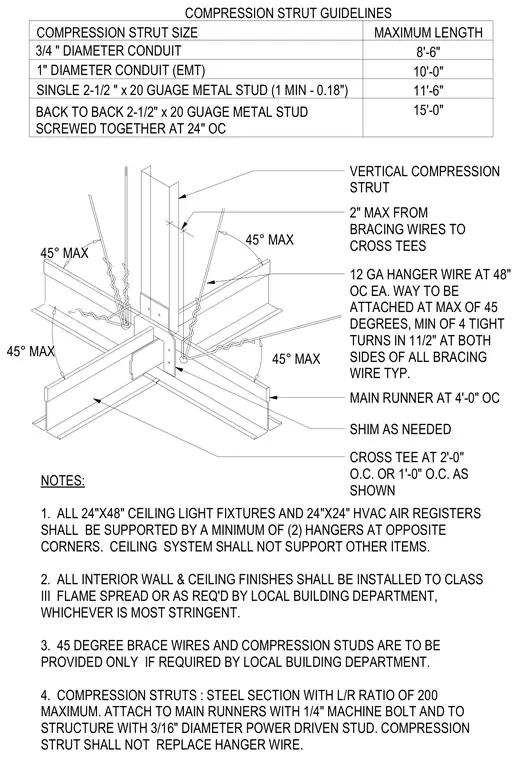

2" MAX FROM BRACING WIRES TO CROSS TEES 12 GA HANGER WIRE AT 48" OC EA. WAY TO BE ATTACHED AT MAX OF 45 DEGREES, MIN OF 4 TIGHT TURNS IN 11/2" AT BOTH SIDES OF ALL BRACING WIRE TYP. VERTICAL COMPRESSION STRUT MAIN RUNNER AT 4'-0" OC SHIM AS NEEDED CROSS TEE AT 2'-0" O.C. OR 1'-0" O.C. AS SHOWN 45° MAX 45° MAX 45° MAX 45° MAX NOTES: 1. ALL 24"X48" CEILING LIGHT FIXTURES AND 24"X24" HVAC AIR REGISTERS SHALL BE SUPPORTED BY A MINIMUM OF (2) HANGERS AT OPPOSITE CORNERS. CEILING SYSTEM SHALL NOT SUPPORT OTHER ITEMS. 2. ALL INTERIOR WALL & CEILING FINISHES SHALL BE INSTALLED TO CLASS III FLAME SPREAD OR AS REQ'D BY LOCAL BUILDING DEPARTMENT, WHICHEVER IS MOST STRINGENT. 3. 45 DEGREE BRACE WIRES AND COMPRESSION STUDS ARE TO BE PROVIDED ONLY IF REQUIRED BY LOCAL BUILDING DEPARTMENT. 4. COMPRESSION STRUTS : STEEL SECTION WITH L/R RATIO OF 200 MAXIMUM. ATTACH TO MAIN RUNNERS WITH 1/4" MACHINE BOLT AND TO STRUCTURE WITH 3/16" DIAMETER POWER DRIVEN STUD. COMPRESSION STRUT SHALL NOT REPLACE HANGER WIRE. 3/4 " DIAMETER CONDUIT 1" DIAMETER CONDUIT (EMT) SINGLE 2-1/2 " x 20 GUAGE METAL STUD (1 MIN - 0.18") BACK TO BACK 2-1/2" x 20 GUAGE METAL STUD SCREWED TOGETHER AT 24" OC COMPRESSION STRUT SIZE COMPRESSION STRUT GUIDELINES 8'-6" 10'-0" 11'-6" 15'-0" MAXIMUM LENGTH
