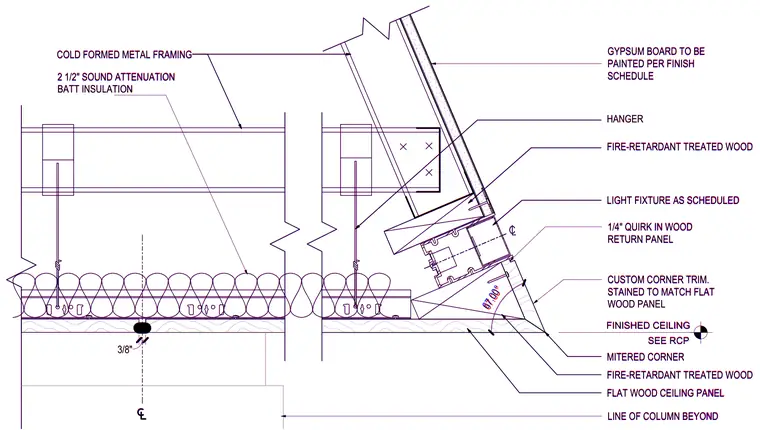

This architectural detail shows a complex ceiling transition meeting an angled column line at sixty-seven degrees. The assembly comprises cold-formed metal framing suspended by fire-retardant treated wood hangers supporting flat wood ceiling panels with a three-eighths-inch joint. A light fixture is integrated adjacent to a one-quarter-inch quirk in the wood return panel. Custom mitered corner wood trim is stained to match the adjacent flat panels. Gypsum board construction on metal framing continues upward along the column line, painted per the finish schedule. Sound attenuation batt insulation is installed within the cavity above the ceiling plane.
CUSTOM CORNER TRIM. STAINED TO MATCH FLAT WOOD PANEL 67.00° LINE OF COLUMN BEYOND 1/4" QUIRK IN WOOD RETURN PANEL FINISHED CEILING SEE RCP FIRE-RETARDANT TREATED WOOD HANGER GYPSUM BOARD TO BE PAINTED PER FINISH SCHEDULE 2 1/2" SOUND ATTENUATION BATT INSULATION MITERED CORNER FLAT WOOD CEILING PANEL COLD FORMED METAL FRAMING FIRE-RETARDANT TREATED WOOD LIGHT FIXTURE AS SCHEDULED 3/8" CUSTOM CORNER TRIM. STAINED TO MATCH FLAT WOOD PANEL 67.00° LINE OF COLUMN BEYOND 1/4" QUIRK IN WOOD RETURN PANEL FINISHED CEILING SEE RCP FIRE-RETARDANT TREATED WOOD HANGER GYPSUM BOARD TO BE PAINTED PER FINISH SCHEDULE 2 1/2" SOUND ATTENUATION BATT INSULATION MITERED CORNER FLAT WOOD CEILING PANEL COLD FORMED METAL FRAMING FIRE-RETARDANT TREATED WOOD LIGHT FIXTURE AS SCHEDULED 3/8"
