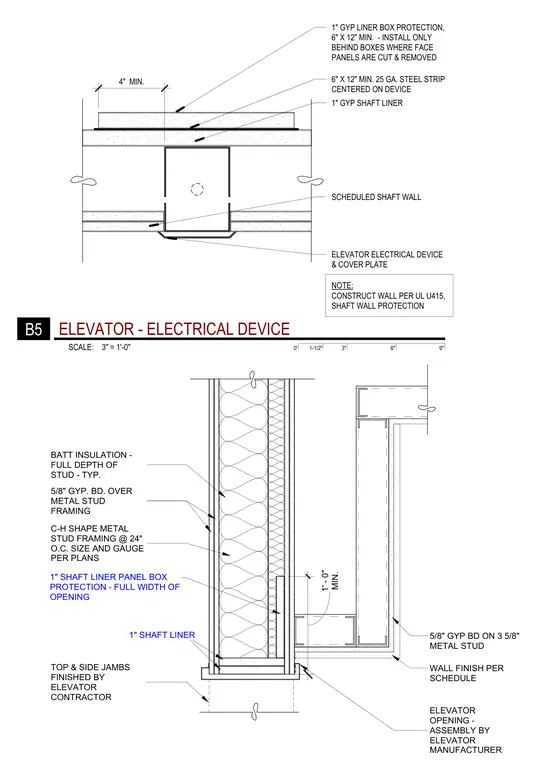

Electrical device penetration within a rated shaft wall assembly constructed per UL U415. The wall framing consists of C-H shape metal studs at twenty-four inches on center with full-depth batt insulation and one-inch shaft liner panels. Gypsum board layers are applied over metal stud framing on the exterior side, while the elevator opening assembly is provided by the elevator manufacturer. Box protection is achieved using a one-inch gypsum liner panel across the full width of the opening and a minimum six-by-twelve-inch twenty-five gauge steel strip centered on the device. Additional one-inch gypsum liner box protection is installed behind boxes where face panels are cut and removed.
WALL FINISH PER SCHEDULE TOP & SIDE JAMBS FINISHED BY ELEVATOR CONTRACTOR 5/8" GYP BD ON 3 5/8" METAL STUD ELEVATOR OPENING - ASSEMBLY BY ELEVATOR MANUFACTURER BATT INSULATION - FULL DEPTH OF STUD - TYP. 5/8" GYP. BD. OVER METAL STUD FRAMING C-H SHAPE METAL STUD FRAMING @ 24" O.C. SIZE AND GAUGE PER PLANS 1" SHAFT LINER MIN. 1' - 0" 1" SHAFT LINER PANEL BOX PROTECTION - FULL WIDTH OF OPENING 4" MIN. 1" GYP LINER BOX PROTECTION, 6" X 12" MIN. - INSTALL ONLY BEHIND BOXES WHERE FACE PANELS ARE CUT & REMOVED 6" X 12" MIN. 25 GA. STEEL STRIP CENTERED ON DEVICE 1" GYP SHAFT LINER SCHEDULED SHAFT WALL ELEVATOR ELECTRICAL DEVICE & COVER PLATE NOTE: CONSTRUCT WALL PER UL U415, SHAFT WALL PROTECTION 0' 6" 9" 3" 1-1/2" SCALE: 3" = 1'-0" B5 ELEVATOR - ELECTRICAL DEVICE
