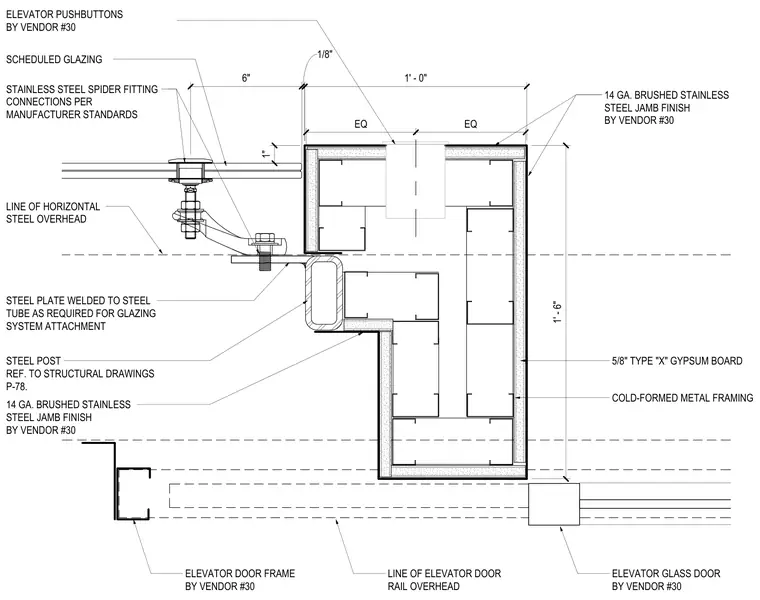

Junction between an elevator door jamb, cold-formed metal framing, and a glazed elevator enclosure. The wall framing consists of cold-formed metal studs faced with five-eighths-inch Type X gypsum board, wrapped in a fourteen-gauge brushed stainless steel jamb finish supplied by vendor number thirty. A steel post references structural drawings sheet P-78, supporting a steel plate welded to a steel tube for the glazing system attachment. Scheduled glazing is secured using stainless steel spider fitting connections installed per manufacturer standards. An overhead horizontal steel member coordinates with the elevator door frame and glass door assembly.
1' - 0" EQ EQ 6" 1/8" 1' - 6" 1" STAINLESS STEEL SPIDER FITTING CONNECTIONS PER MANUFACTURER STANDARDS SCHEDULED GLAZING ELEVATOR PUSHBUTTONS BY VENDOR #30 STEEL POST REF. TO STRUCTURAL DRAWINGS P-78. STEEL PLATE WELDED TO STEEL TUBE AS REQUIRED FOR GLAZING SYSTEM ATTACHMENT ELEVATOR DOOR FRAME BY VENDOR #30 ELEVATOR GLASS DOOR BY VENDOR #30 LINE OF ELEVATOR DOOR RAIL OVERHEAD LINE OF HORIZONTAL STEEL OVERHEAD COLD-FORMED METAL FRAMING 5/8" TYPE "X" GYPSUM BOARD 14 GA. BRUSHED STAINLESS STEEL JAMB FINISH BY VENDOR #30 14 GA. BRUSHED STAINLESS STEEL JAMB FINISH BY VENDOR #30
