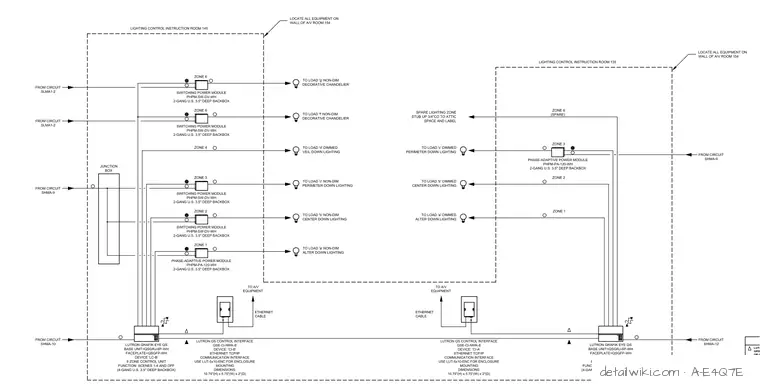

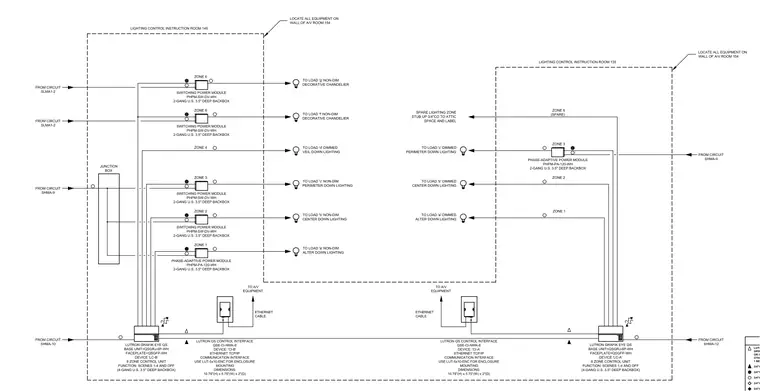

LUTRON GRAFIK EYE QS BASE UNIT=QSGRJ-6P-WH FACEPLATE=QSGFP-WH DEVICE 'LC-B' 6 ZONE CONTROL UNIT FUNCTION: SCENES 1-4 AND OFF (4-GANG U.S. 3.5" DEEP BACKBOX) 3/4"C, 2 #12 CU 3/4"C, 2 #12, 1 #12 GND CU LUTRON CABLE: GRX-CBL-346S (4 CONDUCTOR NON-PLENUM) OR GRX-PCBL-346S (4 CONDUCTOR PLENUM). OTHERWISE USE 2 #18AWG AND 1 BELDEN #9461. SWITCHING POWER MODULE PHPM-SW-DV-WH 2-GANG U.S. 3.5" DEEP BACKBOX TO LOAD 'f' NON-DIM DECORATIVE CHANDELIER SWITCHING POWER MODULE PHPM-SW-DV-WH 2-GANG U.S. 3.5" DEEP BACKBOX TO LOAD 'g' NON-DIM DECORATIVE CHANDELIER ZONE 6 ZONE 6 TO LOAD 'd' DIMMED VEIL DOWN LIGHTING SWITCHING POWER MODULE PHPM-SW-DV-WH 2-GANG U.S. 3.5" DEEP BACKBOX TO LOAD 'c' NON-DIM PERIMETER DOWN LIGHTING ZONE 3 SWITCHING POWER MODULE PHPM-SW-DV-WH 2-GANG U.S. 3.5" DEEP BACKBOX TO LOAD 'b' NON-DIM CENTER DOWN LIGHTING ZONE 2 ZONE 4 PHASE-ADAPTIVE POWER MODULE PHPM-PA-120-WH 2-GANG U.S. 3.5" DEEP BACKBOX TO LOAD 'a' NON-DIM ALTER DOWN LIGHTING ZONE 1 FROM CIRCUIT SLMA1-2 FROM CIRCUIT SLMA1-2 FROM CIRCUIT SHMA-10 FROM CIRCUIT SHMA-9 JUNCTION BOX LOCATE ALL EQUIPMENT ON WALL OF A/V ROOM 154 LUTRON GRAFIK EYE QS BASE UNIT=QSGRJ-6P-WH FACEPLATE=QSGFP-WH DEVICE 'LC-A' 6 ZONE CONTROL UNIT FUNCTION: SCENES 1-4 AND OFF (4-GANG U.S. 3.5" DEEP BACKBOX) LUTRON QS CONTROL INTERFACE QSE-CI-NWK-E DEVICE: 'CI-B' ETHERNET TCP/IP COMMUNICATION INTERFACE USE LUT-5x10-ENC FOR ENCLOSURE MOUNTING DIMENSIONS: 10.75"(H) x 5.75"(W) x 2"(D) SPARE LIGHTING ZONE STUB UP 3/4"CO TO ATTIC SPACE AND LABEL ZONE 6 (SPARE) PHASE-ADAPTIVE POWER MODULE PHPM-PA-120-WH 2-GANG U.S. 3.5" DEEP BACKBOX TO LOAD 'c' DIMMED PERIMETER DOWN LIGHTING ZONE 3 TO LOAD 'b' DIMMED CENTER DOWN LIGHTING ZONE 2 TO LOAD 'a' DIMMED ALTER DOWN LIGHTING ZONE 1 FROM CIRCUIT SHMA-12 FROM CIRCUIT SHMA-9 ETHERNET CABLE TO A/V EQUIPMENT LIGHTING CONTROL INSTRUCTION ROOM 145 LIGHTING CONTROL INSTRUCTION ROOM 135 3/4"C, 4 CONDUCTOR #16 TWISTED, SHIELDED 3/4"C, 2 CONDUCTOR #18 TWISTED, SHIELDED 3/4"C, 3 #18 CU LOCATE ALL EQUIPMENT ON WALL OF A/V ROOM 154 LUTRON QS CONTROL INTERFACE QSE-CI-NWK-E DEVICE: 'CI-A' ETHERNET TCP/IP COMMUNICATION INTERFACE USE LUT-5x10-ENC FOR ENCLOSURE MOUNTING DIMENSIONS: 10.75"(H) x 5.75"(W) x 2"(D) ETHERNET CABLE TO A/V EQUIPMENT
