Stainless steel legs and cross-bracing for commercial food service equipment such as counters, tables, and sinks are fabricated and mounted using vertical legs consisting of one-and-five-eighths-inch outside diameter sixteen gauge stainless steel tubing equipped with either threaded bullet feet or adjustable flanged feet anchored to the floor using stainless steel fasteners or epoxy glue where penetrations are prohibited. Stainless steel gusset plates feature set screws to secure the legs and are fully welded to structural channels or gusset plates beneath the counter or sink assembly. Cross-rails of one-and-five-eighths-inch outside diameter sixteen gauge stainless steel tubing are fully welded to the legs and attached to cabinet bodies with flanged connections secured by stainless steel screws. Hat channel bracing is welded to the underside of the stainless steel table top, and exposed channel ends are closed off.

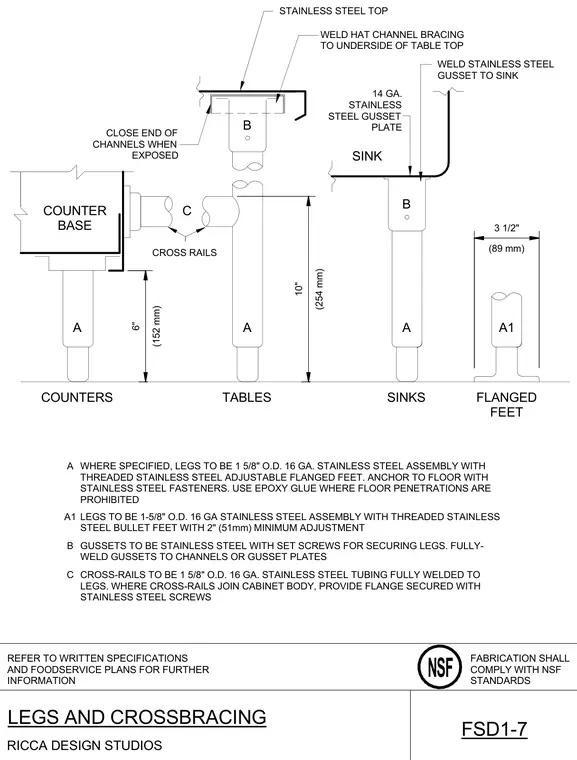

REFER TO WRITTEN SPECIFICATIONS AND FOODSERVICE PLANS FOR FURTHER INFORMATION RICCA DESIGN STUDIOS FABRICATION SHALL COMPLY WITH NSF STANDARDS NSF A LEGS TO BE 1-5/8" O.D. 16 GA STAINLESS STEEL ASSEMBLY WITH THREADED STAINLESS STEEL BULLET FEET WITH 2" (51mm) MINIMUM ADJUSTMENT A1 WHERE SPECIFIED, LEGS TO BE 1 5/8" O.D. 16 GA. STAINLESS STEEL ASSEMBLY WITH THREADED STAINLESS STEEL ADJUSTABLE FLANGED FEET. ANCHOR TO FLOOR WITH STAINLESS STEEL FASTENERS. USE EPOXY GLUE WHERE FLOOR PENETRATIONS ARE PROHIBITED B GUSSETS TO BE STAINLESS STEEL WITH SET SCREWS FOR SECURING LEGS. FULLY- WELD GUSSETS TO CHANNELS OR GUSSET PLATES C CROSS-RAILS TO BE 1 5/8" O.D. 16 GA. STAINLESS STEEL TUBING FULLY WELDED TO LEGS. WHERE CROSS-RAILS JOIN CABINET BODY, PROVIDE FLANGE SECURED WITH STAINLESS STEEL SCREWS COUNTERS TABLES SINKS FLANGED FEET A A A A1 COUNTER BASE C B B SINK 14 GA. STAINLESS STEEL GUSSET PLATE CROSS RAILS STAINLESS STEEL TOP CLOSE END OF CHANNELS WHEN EXPOSED WELD HAT CHANNEL BRACING TO UNDERSIDE OF TABLE TOP WELD STAINLESS STEEL GUSSET TO SINK (89 mm) 3 1/2" (254 mm) 10" (152 mm) 6" LEGS AND CROSSBRACING FSD1-7
