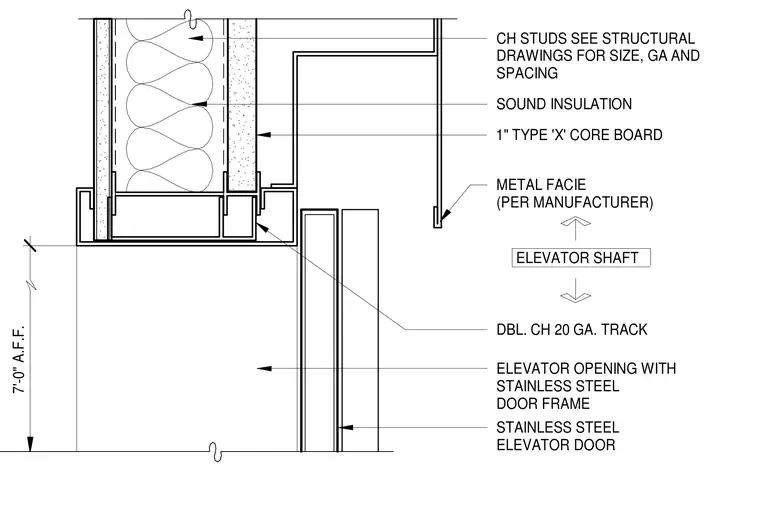

An elevator door head assembly is positioned at seven feet above finished floor. The elevator opening features a stainless steel door frame and stainless steel elevator door. The shaft wall is constructed with CH studs sized per structural drawings, sound insulation, and one-inch Type X core board. A double twenty-gauge CH track supports the shaft wall framing above the opening, accompanied by a metal fascia provided per the manufacturer.
7'-0" A.F.F. STAINLESS STEEL ELEVATOR DOOR ELEVATOR OPENING WITH STAINLESS STEEL DOOR FRAME METAL FACIE (PER MANUFACTURER) ELEVATOR SHAFT CH STUDS SEE STRUCTURAL DRAWINGS FOR SIZE, GA AND SPACING 1" TYPE 'X' CORE BOARD SOUND INSULATION DBL. CH 20 GA. TRACK
