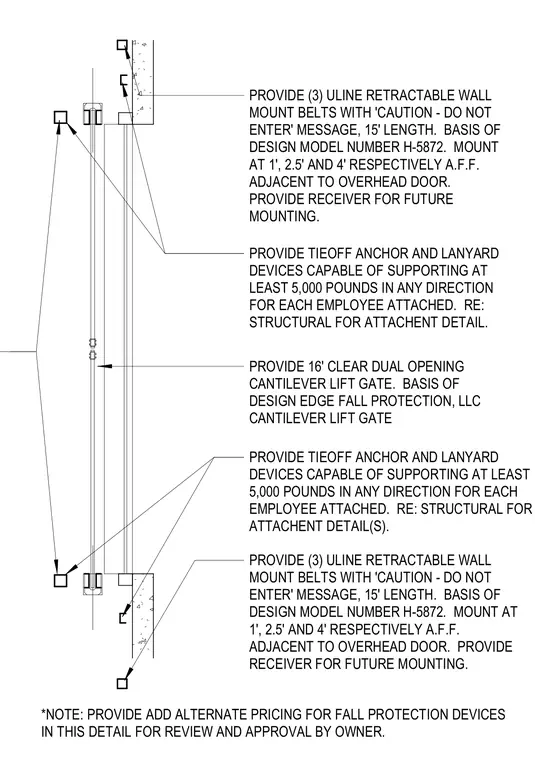

This assembly provides fall protection at an overhead door opening using three Uline retractable wall-mount belts, model H-5872, mounted at 1 foot, 2.5 feet, and 4 feet above finished floor. A 16-foot clear dual-opening cantilever lift gate, basis of design Edge Fall Protection, LLC, is installed to secure the opening. Tie-off anchor and lanyard devices capable of supporting at least 5,000 pounds in any direction are required for each employee, with structural attachment details to be coordinated with the structural engineer. Receivers are provided for future mounting of the retractable belts.
Text on the drawing
PROVIDE (3) ULINE RETRACTABLE WALL MOUNT BELTS WITH 'CAUTION - DO NOT ENTER' MESSAGE, 15' LENGTH. BASIS OF DESIGN MODEL NUMBER H-5872. MOUNT AT 1', 2.5' AND 4' RESPECTIVELY A.F.F. ADJACENT TO OVERHEAD DOOR. PROVIDE RECEIVER FOR FUTURE MOUNTING. PROVIDE 16' CLEAR DUAL OPENING CANTILEVER LIFT GATE. BASIS OF DESIGN EDGE FALL PROTECTION, LLC CANTILEVER LIFT GATE PROVIDE TIEOFF ANCHOR AND LANYARD DEVICES CAPABLE OF SUPPORTING AT LEAST 5,000 POUNDS IN ANY DIRECTION FOR EACH EMPLOYEE ATTACHED. RE: STRUCTURAL FOR ATTACHENT DETAIL. PROVIDE (3) ULINE RETRACTABLE WALL MOUNT BELTS WITH 'CAUTION - DO NOT ENTER' MESSAGE, 15' LENGTH. BASIS OF DESIGN MODEL NUMBER H-5872. MOUNT AT 1', 2.5' AND 4' RESPECTIVELY A.F.F. ADJACENT TO OVERHEAD DOOR. PROVIDE RECEIVER FOR FUTURE MOUNTING. PROVIDE TIEOFF ANCHOR AND LANYARD DEVICES CAPABLE OF SUPPORTING AT LEAST 5,000 POUNDS IN ANY DIRECTION FOR EACH EMPLOYEE ATTACHED. RE: STRUCTURAL FOR ATTACHENT DETAIL(S). *NOTE: PROVIDE ADD ALTERNATE PRICING FOR FALL PROTECTION DEVICES IN THIS DETAIL FOR REVIEW AND APPROVAL BY OWNER.
