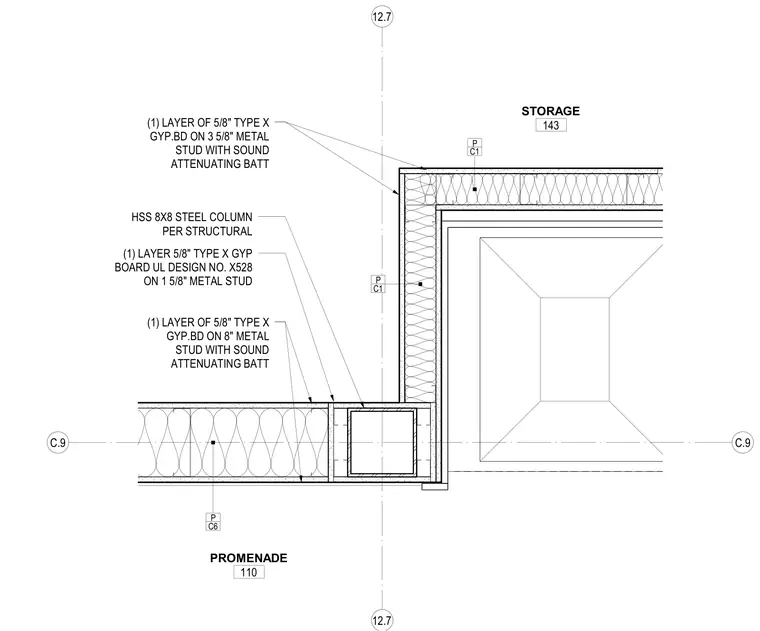

A wall junction features an HSS 8x8 structural steel column framed by cold-formed metal stud partitions. The adjacent walls consist of single layers of 5/8-inch Type X gypsum board over 3-8 inch metal studs with sound-attenuating batts, alongside a 1 5/8-inch metal stud partition meeting UL Design No. X528 fire rating criteria. The layout bridges the transition between a promenade and a storage room.
12.7 12.7 C.9 C.9 STORAGE 143 PROMENADE 110 C6 P C1 P C1 P (1) LAYER OF 5/8" TYPE X GYP.BD ON 8" METAL STUD WITH SOUND ATTENUATING BATT (1) LAYER 5/8" TYPE X GYP BOARD UL DESIGN NO. X528 ON 1 5/8" METAL STUD (1) LAYER OF 5/8" TYPE X GYP.BD ON 3 5/8" METAL STUD WITH SOUND ATTENUATING BATT HSS 8X8 STEEL COLUMN PER STRUCTURAL
